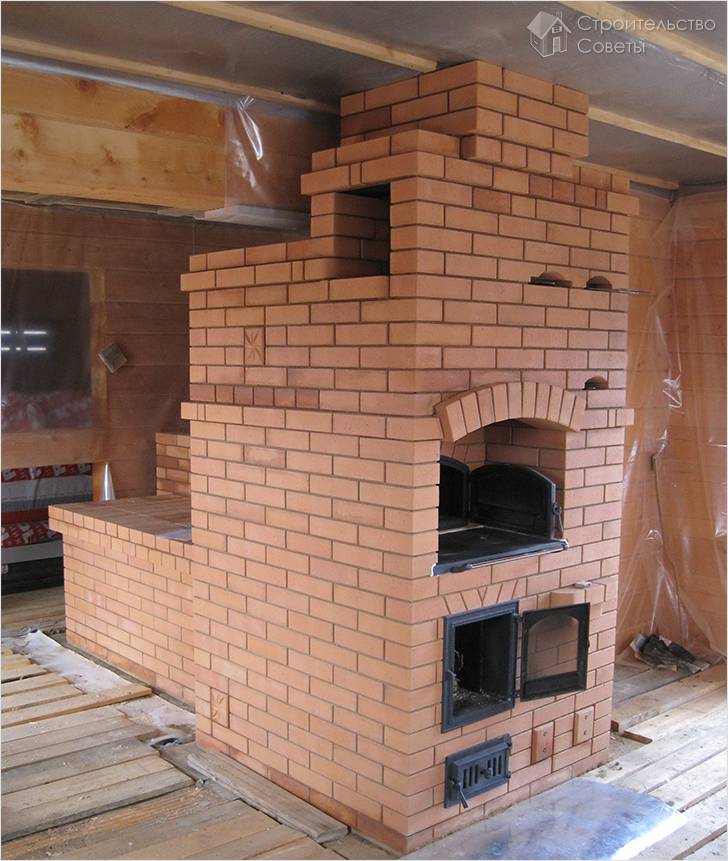

Печь из кирпича своими руками

Планировка печи из кирпича

Строительство печей из кирпича своими руками

Обычно планировка печи происходит еще при проектировании дома. Для высоких отопительных сооружений необходима закладка специального фундамента отдельного от основного для дома.

Строительство печей из кирпича своими руками

Конструкция печи может быть различной в зависимости от ее вида. Наиболее распространенные ее типы это знаменитая русская печь и популярная во всем мире голландка. Они служат как для отопления помещения, так для варочного применения.

Строительство печей из кирпича своими руками

При проектировании конструкции важно правильно рассчитать ее мощность с учетом площади обогреваемого помещения. Чем больше площадь жилья, тем больше должны быть габариты будущей печи и выше теплоотдача изделия.

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

Кладка печи из кирпича должна вестись строго в соответствии порядовки печи с подробными схемами и чертежами, представленными на нашем сайте. Согласно этим точным пошаговым инструкциям разобраться с последовательностью всех этапов работы будет не сложно даже начинающему строителю.

Подготовка к строительству

Строительство печей из кирпича своими руками

После планировочных работ и определения точных размеров будущей конструкции, необходимо подготовить все материалы и инструменты, которые понадобятся для кладки. Из инструментов нам пригодятся кирки, кельмы, уровни, отвесы, кисти для затирания швов и строительный угольник.

Строительство печей из кирпича своими руками

Если размеры печи требуют закладки фундамента, нужно подготовить цемент, песок, щебень и рубероид. Для небольших конструкций без фундамента приобретаем дополнительные лаги для укрепления настила под изделия и теплоизоляционный материал.

Строительство печей из кирпича своими руками

Также для создания печи из кирпича для дома своими руками нам понадобится шамотный и керамический кирпич. специальный огнеупорный раствор для кладки, а также дополнительные детали, согласно планировке конструкции. Это могут быть металлические задвижки и дверцы, элементы варочной поверхности, колосник и т.д.

Основные работы

Строительство печей из кирпича своими руками

Особое значение для дальнейшей успешной работы, имеет правильность кладки первого ряда изделия. От него на половину зависит результат всего вашего труда. Каждый кирпич должен занять свое место, т.к. он задает правильное положение будущих стен конструкции.

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

В процессе кладки уровнем контролируем вертикальность изделия и с помощью строительного угольника точность выполнения углов конструкции. Чтобы убедиться в точности геометрической формы, измеряем внутренние диагонали сооружения, они должны получиться равными.

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

Для облегчения контроля правильности кладки в соответствии с планом порядовки, между первым и вторым рядом вбиваются длинные гвозди. На потолке отмечаются точки и в них также вбиваются гвозди в соответствующих местах на уровне установки нижних гвоздей. Между гвоздями закрепляются и натягиваются шнуры, которые совместно образуют форму будущего сооружения.

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

После проверки вертикальности шнуров и соответствия габаритных размеров, можно смело выкладывать нашу печь на дровах из кирпича. Чтобы она получилась прочной и надежной, нужно стараться делать швы как можно тоньше с их полным заполнением растворной смесью. Излишки смеси удаляем мастерком.

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

В процессе работы не забываем сделать все необходимые ниши для поддувала, варочной камеры и других элементов, предусмотренных по чертежу. Топка выкладывается из шамотного кирпича, выдерживающего высокие температуры.

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

Последним этапом строительства является установка колосника, металлических дверок и других элементов конструкции.

На нашем сайте предоставлена детальная информация о том, как правильно сложить печь из кирпича для дачи и избежать самых распространенных ошибок.

Видео кладки кирпичной печи для дома своими руками

Хорошая тема термопанели! Быстро тепло и надежно! Есть еще термопанели из керамобетона делали офис просто круть.

Строительство печей из кирпича своими руками

Построил дом из газобетона и собираюсь обшить его снаружи термопанелями. Кто уже их монтировал? Как результаты? Или может проще и дешевле сделать мокрый фасад, хотя он не.

Строительство печей из кирпича своими руками

Спасибо за подробную инструкцию! У меня на даче как раз валяется стиральная машинка старая. Надо будет использовать моторчик от нее для создания наждачного станка. Единст.

Строительство печей из кирпича своими руками

Интересное дизайнерское решение, возьму на заметку! Единственное, что не понравилось из увиденного на фото то, что такую плитку используют в качестве фартука на кухне. Оч.

Строительство печей из кирпича своими руками

Этот стиль очень напомнил мне фильм Великий Гэтсби, в котором интерьеры домов и квартир в 1930х годах были оформлены очень роскошно и помпезно. Конечно, это была прерогат.

Строительство печей из кирпича своими руками

Кладка печи из кирпича своими руками: пошаговое руководство + видео

Строительство печей из кирпича своими рукамиПечное отопление частного дома в последние 5−10 лет — на пике популярности. Это объяснимо, ведь печка — это колоритный элемент интерьера, прекрасный отопительный прибор, показатель вкуса и мастерства хозяев, их достатка. Для возведения печи лучше найти профессионального печника. Но сегодня эта почти утерянная профессия только возрождается, и настоящего профи найти не просто. Чтобы сложить печь по всем правилам, придется приложить немало усилий, овладеть специальными знаниями и умениями, приготовиться выложить немалую сумму на строительные материалы.

Виды печей для дома

Русская печь из кирпича

Строительство печей из кирпича своими рукамиСамая многофункциональна печная конструкция. Имеет отделение для отдыха — лежанку. Под лежанкой находится варочная камера, называемая горнилом или топкой. Под топкой расположено поддувало, обеспечивающее непрерывность процесса горения дров, либо угля. Также есть ниша для хранения кухонной утвари и сохранения пищи в горячем виде.

Стандартные размеры русской печи достигают двух метров в высоту, два с половиною метра в длину и полтора метра в ширину. Благодаря столь внушительным размерам печь обогревает помещение площадью более 40 кв. м. Недостаток в том, что для работы русской печи требуется много топлива .

Печка-шведка

Она более компактна. чем русская печь: высота «шведки» около двух метров, ширина и длина не превышают метра. У такой печи два назначения — обогрев помещения и приготовление пищи. Над топкой шведской печи располагается двухконфорочная чугунная плита, сбоку — духовой шкаф. Нюанс при строительстве шведской печи — на кухне монтируется плита, вся же остальная часть выходит в другую комнату.

Серьезный минус шведской печи — высокая опасность возгорания. Чтобы не допустить пожаров, шведские печки оборудуют заслонками.

Голландская печь

Строительство печей из кирпича своими рукамиУдивительно, но, несмотря на название, печка придумана русскими печниками. Назначение «голландки» — отопление помещения. Характерная особенность — компактность и высокая теплоотдача. Для голландской печи достаточно 10 часов, чтобы полностью прогреть помещение. В межсезонье печь держит тепло сутки. Конструктивная особенность такой печи в трубе с извилистым дымоходом, обеспечивающим высокую теплоотдачу. Также печь снабжается вместительным топливником.

Голландская печь строится исключительно из печного кирпича. быстро накапливающего тепло, а затем постепенно его отдающего. Печной кирпич — удовольствие дорогое. Поэтому при строительстве печи-голландки придется хорошо потратиться.

Также существуют садовые печи, банные дровяные печи. варочные, отопительно-варочные комбинированные, камины.

Теперь, имея представление о разновидностях кирпичных печей, зная характеристики собственного помещения и необходимый функционал, можно определиться с выбором печи. Надо сказать, что для кладки всех печей существуют общие требования, принципы, которые и рассмотрим ниже.

План строительства печи

Прежде всех дизайнерских изысков предполагаемая конструкция должна отвечать требованиям пожарной и конструктивной безопасности. Так что стоит уделить особое внимание подготовительному этапу.

  • Разрабатываем подробный проект-схему печи;
  • Определяемся с местом установки печи;
  • Выбираем материалы для строительства;
  • Подбираем инструмент;
  • Определяемся с необходимостью помощников;
  • Просчитываем бюджет строительства;

Особое внимание уделяется проект-схеме. Именно от грамотной инженерной разработки зависит конечный успех всего предприятия. В настоящее время можно приобрести готовый проект кладки печи. Разработаны даже целые видеокурсы для начинающих печных дел мастеров. Выбирая проект, стоит уточнить точность и конкретность приведенных данных, особенно цифр, расписаны ли пошагово все моменты строительства. В проекте должны присутствовать подробные комментарии. Серьезный проект обязательно снабжается качественным фотоматериалом основных этапов кладки. Словом, в хорошем проекте все объясняется буквально «на пальцах».

При выборе места установки многое зависит от площади помещения и вида печи. Здесь тонкостей и подводных камней так много, что мастера рекомендуют начинающим печникам создавать уменьшенные макеты своих творений. Такая «тренировка» позволит понятие о предстоящей кладке и на подготовительном этапе исключить просчеты и ошибки .

Если объем работ значителен, собственного опыта недостаточно, то придется прибегнуть к помощи. На заключительном этапе просчитаем все затраты.

Запасаемся инструментом

При кладке печи понадобится измерительные, строительные и вспомогательные инструменты.

  • Болгарки для обрезки кирпичей;
  • Совковая лопата;
  • Металлическое сито для просеивания песка, раствора. Ячейка сита — не более 2 миллиметров;
  • Расшивка для уплотнения раствора;
  • Комбинированная кельма для укладки раствора;
  • Перфоратор с насадкой-миксером;
  • Молоток-кирка для рубки кирпича;
  • Рулетка длиной не менее 5 м для проведения измерений и нанесения разметки;
  • Отвес для контроля вертикальности углов;
  • Печная линейка — деревянная рейка длиной чуть больше метра с ровными гранями. Правило, как называют линейку, служит для проверки ровности кладки. Между правилом и стеной печи не должно быть щелей
  • шаблон проемов;
  • строительный уровень для проверки горизонта кладки;
  • гибкий уровень;

Вспомогательные «орудия труда» — это ведра, бадьи, швабры с тряпками и т. д.

Закупаем строительный материал

Строительство печей из кирпича своими рукамиКакую бы печь мы не строили, материалы понадобятся одни и те же: кирпич, песок, глина. Особое внимание — выбору кирпича. Существует четыре разновидности печного кирпича:

  • Кирпич ручной формовки;
  • Силикатный;
  • Огнеупорный;
  • Керамический;

Облицовка печи производится керамическим кирпичом. Лучше остановиться на более дорогом кирпиче М-250 или М-500, который однороднее более дешевых собратьев. Кроме того такой кирпич способен выдержать многократные циклы нагревания-охлаждения. Еще одно достоинство дорогого кирпича — прекрасные формовочные качества при декоративной отделке.

Песок. Должен быть чист, как слеза: без сора, примесей. Для этого его придется просеять через строительное сито.

Глина. Различают нормальную, тощую и жирную. От разновидности глины зависит технология и пропорции приготовления раствора. Специалисты отдают предпочтение нормальной глине могут колебаться от 0,5:1 до 3:1. Лучше всего использовать глину нормальной жирности;

Приобретая стройматериал, важно помнить, что «скупой платит дважды», поэтому об экономии на время забудем. Иначе печь долго не прослужит.

Основа печи — фундамент

Однако, первое, что нужно сделать— обеспечить минимальное 15-сантиметровое расстояние между перекрытием крыши и трубой дымохода. И только после этого можно приступить к разметке места фундамента, который должен быть больше остальной конструкции.

В идеале печной фундамент формируется при строительстве общедомового фундамента. Чтобы печь и сам дом прослужили как можно дольше, их фундаменты не должны связываться. Обусловлено это требование тем, что естественная усадка фундаментов разная из-за температурных различий и нагрузок.

Самая распространенная техника возведения фундамента под печь — котлован заливается бетоном с последующим возведением из кирпича. Предварительно ставится деревянная опалубка. Фундамент должен быть шире будущих габаритов печки примерно на 15 сантиметров (в каждую сторону). Верхний фундаментный уровень должен оказаться ниже пола примерно на 19 сантиметров. Фундамент должен быть идеально ровным, чтобы правильно уложить первый ряд кирпичей. Фундамент основательно не устраивают лишь при строительстве камина. Но тогда производят расчет нагрузки на пол (на верхних этажах)

В обязательном порядке фундамент гидроизолируется при помощи толя или рубероида. Если размер печки больше ширины материалов, их укладывают «внахлест» с припуском 10 сантиметров. При этом ведется контроль диагоналей. Если качество диагональных направлений нарушено, то будут большие проблемы с дальнейшей кладкой печки.

Приступаем к кладке печи

Строительство печей из кирпича своими рукамиПриготовив раствор, можно класть первый ряд кирпичей. Здесь в ход идут шпатель и мастерок. Но в старину хорошие печники клали раствор голыми руками. Раствор выкладывался рукой на поверхность и распределялся по ней тонким слоем.

Большое заблуждение начинающих мастеров состоит в том, что раствора на печь они не жалеют. На деле чем тоньше слой раствора, тем лучше «схватятся» кирпичи, тем прочнее, долговечнее и «жарче» будет печь.

Кирпич держим одной рукой на весу. Легкими ударами делаем наметки будущего скола. Каждую грань намечаем поочередно. Держа кирпич навесу, производим резкое и точное разрубание на части, придерживаясь намеченных линий. Первый слой печки должен быть выложен филигранно. Сначала укладывается наружный ряд кирпичей, затем закладывается середина, швы тщательно заполняются раствором без пустот.

Начальные ряды кладутся только из целого кирпича. Обязательно соблюдается правило «перевязки» швов. вертикальные швы не должны совпадать.Но после первых рядов кладки обязательно понадобиться кирпич разрубать.

Правило укладки колотого кирпича — рубленая сторона направляется внутрь массива кладки. В первую очередь на этот момент обращаем внимание при сооружении топливника и дымовых каналов. Иначе сколы станут местом скопления сажи, что вызовет засорение дымохода.

Видеоинструкция по кладке печи Шведка

Особенности выкладки сводов и арок

Печь из кирпича своими руками

Строительство печей из кирпича своими руками

Печь в доме, как известно, вещь нужная. Она и согреет в холодную пору, и если ее правильно и красиво соорудить, то она будет радовать глаз. В бане же обогревающее устройство просто необходимо, так как без этого сооружения принимать банные процедуры невозможно. Но построить баню – дело непростое. В данной статье мы расскажем, как сложить печь из кирпича своими руками, а также продемонстрируем чертежи, схемы и фотографии.

Конструкция печи

Установка тела сооружения происходит на фундамент или на пол, предварительно переложенными слоями с тепло- и гидроизоляционными свойствами. Часть тела, которая выходит на крышу через чердак, называется дымоходом. Все эти части образуют печное строение.

Строительство печей из кирпича своими руками

Сторона печи, на которой расположено творило или зев, называется челом сооружения. Стороны, которые расположены сбоку, именуются щеками или зеркалами.

  • Фундамент, как правило, делается одной плитой из железобетона. Если сооружение на шанцах, применяется ленточный фундамент с использованием бутового камня. Фундамент выдвигается за пределы тела на 5 см и более. На фундамент стелется изоляция – 3 слоя рубероида. На изоляцию накладывается 5 мм асбеста, после которого идет кровельное листовое железо. На него, в свою очередь, ложится намоченный в жидком растворе для кладки лист войлока. Перед началом кладки, войлочная подкладка должна высохнуть.
  • Кладка печи с наружной стороны начинается из классического красного кирпича, который кладется на цементно-песчаную смесь. Эта кладка образует подтопочную часть сооружения. Далее наступает очередь жаровой или топочной части. Она выполняется из печного керамического кирпича. Он кладется вперемешку с шамотным.

Строительство печей из кирпича своими руками

  • Перед дверцей, закрывающей поддувало, и творилом в районе пола кровельный лист металла укладывают на асбестовую подушку толщиной 5 мм. Один его край с коренной стороны закладывают сверху в ближайший шов между кирпичами. Вперед лист должен выступать на 0,3 м, а в боковые стороны – на 0,15 м и больше. Торчащие края сгибают и приколачивают к полу.
  • Не рекомендуется при кладке кирпича применять раствор на глиняной основе, так как ему свойственно только высыхать, но он не может быть связующим материалом. Кроме того, если печь регулярно не топить, то в холодную пору влага будет способствовать раскисанию смеси. Отсюда вывод – отделения, в которых рабочая температура составляет не больше 250ºС, нужно сооружать с применением цементно-песчаной смеси. Она к тому же стоит меньше глиняной. Для замеса раствора используется цемент марки не ниже М400 и чистый песок без каких-либо включений. Заменять их другими составляющими нежелательно.
  • В газовом конвекторе канальные переходы в нижней части должны быть наполовину больше верхних. Нижние каналы называются перетоками, верхние – перевалами. Это делается потому, что внизу собирается сажа, откуда ее нужно удалять. Чтобы этим занятием было легче заниматься, края верхних каналов скругляют.
  • Когда температура в дымоходе не превышает 80º, печь делают из обычного кирпича с применением цементно-песчаной смеси. Дымоход по необходимости разделяют. Это связано с мерами противопожарной безопасности. Разделку делают из базальтового картона или асбеста толщиной 5 см, которые скрываются в металлической коробке. Если случится, что сажа загорится, разделка примет первый удар на себя до начала выполнения надлежащих действий.
  • Распушка выполняет аэродинамическую роль. Она делает барьер для ветра, верхняя часть которого своеобразно перешагивает выпуск дымохода, поэтому зависимость тяги от ветра нивелируется. Распушка должна быть высотой в 2 ряда. Выступ за дымовую трубу должен быть в полкирпича. Если не предусмотреть распушки, печи будут слишком дымить.

Исходя из схемы, они в основном разделяются на голландские и шведские. Голландское отопительное устройство из кирпича считается простым в исполнении. Газовый конвектор проходит последовательно по канальным ходам. Преимущество голландской печи с канальной схемой не только в простоте, но и в конструктивной пластичности. Конвектор и топка конструктивно соединены лишь хайлом. Благодаря этому канальное изделие можно соорудить под помещение любой планировки. Проблема канальных устройств заключается в их низком КПД – до 40 %. Кроме того, обустроить в них подогрев воды тяжело. В середине конструкции существует мощная циркуляция, и если ее нарушить, то КПД еще уменьшится и увеличится количество сажи.

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

Более совершенной конструкцией является шведская, КПД которой равняется 60%. Она имеет вид камерной печи, где камерой с воздухом является духовка, которую окутывают раскаленные газы. За духовкой идет вертикальный канал конвектора от самого низа до потолка. В камере печи происходит нагревание варочной поверхности в специальной нише. В сушилку поступает другая часть тепла.

Чертежи шведских печей:

Строительство печей из кирпича своими руками

Шведские печи из кирпича для дома имеют следующие преимущества:

  • Духовка и конвектор энергетически не зависят от части с топкой. В связи с этим духовку можно оборудовать теплообменником комплекса ГВС с баком накопителем. Бак можно устроить в месте для сушки или на перекрытии. Теплообменник может быть видов W или U.
  • Дымовые газы догорают в камерной части сооружения. До конвектора они добираются при температуре до 800ºС. Поэтому конвектор сооружается из привычного кирпича с помощью цементно-песчаной смеси.
  • Так как конвектор является узким и высоким, то комната прогревается равномерно как снизу, так сверху.
  • С камеры некоторые дымовые газы можно запустить в лежанку, после чего сделать оборот в конвектор, при этом характеристики останутся прежними.
  • Конвектор можно менять в размерах, поворачивать и сдвигать по отношению к камерной части, поэтому шведская печь хорошо устанавливается в любой дом и может обогревать сразу несколько комнат.
  • При открытии дверки из духовки пойдет большой тепловой поток. Благодаря этому можно в любой момент обогреть после мороза тело через руки и обсушить мокрые вещи после дождя.

Существенный недостаток и одновременно преимущество шведской печи проявляется в отношении к качеству кирпичей и других материалов. Кроме того, камерная часть сооружения должна выполняться на высоком уровне.

Под нее обязателен фундамент, так как в узком и высоком сооружении на разной высоте тепловые напряжения не одинаковы, поэтому конструкция может оказаться уязвимой и неустойчивой.

Сложить шведскую печь под силу только опытным специалистам.

Строительство печей из кирпича своими руками

Существует еще один тип печи – колпаковая. Ее КПД очень высокий и может преодолевать отметку 70%. Ее преимущество в том, что она саморегулирующая. Дымовые газы перед тем, как уйти в дымоход, полностью выгорают под колпаком и отдают все тепло. Также тут присутствует принцип газовой вьюшки: при закрытой штатной заслонке подколпачные горячие газы не выпускают из хайла холодный воздух, и печь находится в оптимальном состоянии. Это означает, что при временно открытой вьюшке не образуется угар.

Чертеж колпаковой печи:

Строительство печей из кирпича своими руками

У колпаковой печи очень сложная конструкция, хотя на схеме она выглядит примитивно. Кроме того, такая конструкция работает только в отопительном режиме, поэтому приспособить в нее варочную поверхность не удастся. Часть тепла может получать водогрейка, но только в устройствах двухколпакового типа. Они по конструкции еще более сложные, так что их соорудить весьма непросто.

Банная печь

Строительство печей из кирпича своими руками

Печи для бани из кирпича имеют свои особенности. Если каменка открытая, то она долго разогревается, но опасности это не представляет. Для того чтобы пропарка происходила «от души», в печь нужно постоянно подбрасывать топливо. По этой причине творило должно иметь выход в другое помещение. Наилучший вариант для этого –предбанник. Тогда угар при сильном нагреве будет уходить из банного отделения. Еще один нюанс – если несильно топить, то каменка выстуживается, и бани как таковой не получится.

Строительство печей из кирпича своими руками

Если каменка находится сбоку, и она закрыта, то помещение с камнями окутывается горячими газами с разных сторон. Исключением является передняя часть. В связи с этим каменка нагревается быстро и можно больше подтапливать. Наилучший вариант банной печи – это колпаковый. Каменка устроена таким образом, что температура под колпаком достаточно высокая, и она принудительно проникает в камни. Благодаря этому каменка разогревается фактически мгновенно, и подтапливать можно сколько угодно. Если в топке присутствует топливо, то колпаковая печь сама регулирует режим. На предоставленных фото представлены разные конструкции.

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

Строительство печей из кирпича своими руками

На видео показана подробная кладка печи 3х3,5 кирпича.
