Подключение теплого пола к системе отопления — схема. Водяной теплый пол
November 29, 2016
Наличие в доме холодного пола ведет к определенному дискомфорту, особенно в зимнее время года, так как даже котел, включенный на полную мощность, не способен прогреть поверхность до оптимального уровня. Это явление обусловлено тем, что традиционная система отопления способна нагревать только воздушную массу, а не плотный и массивный пол.
Что делать?
Одним из способов решения вышеописанной проблемы является подключение теплого пола к системе отопления.
Осуществление подобных действий ведет к следующим положительным моментам:
- Высокая экономическая эффективность.
- Безопасность.
- Практически незаметный уровень шума.
- Ненавязчивость.
Человек, у которого в доме настроен водяной теплый пол, в любой момент времени может установить необходимую температуру. Кроме того, подобная конструкция способна равномерно нагреть любое помещение.
Только точные расчеты и измерения способны определить правильное подключение теплого пола к системе отопления, что, в свою очередь, значительно снизит коммунальные платежи.
Преимущества водяного теплого пола
Практически каждый человек считает, что теплый пол обладает только преимуществами. Во-первых, тепло идет снизу вверх, следовательно, все будет прогреваться правильно – ногам и голове будет комфортно одновременно. Этот же момент является главной разницей между теплым полом и радиаторным отоплением, в случае наличия последнего происходит поднятие теплого воздуха к потолку, а затем уже опускание остывшего к ногам, что не только менее комфортно, но и неэкономично.
Эта же особенность теплоотдачи позволяет водяному теплому полу улучшить качество воздуха в помещении. В основе работы лежит тепловое излучение, а не конвекция, следовательно, значительно снижается циркуляция вредных бактерий, растительной пыльцы и пыли, что положительно сказывается на уровне качества воздуха. Люди, страдающие аллергией или бронхиальной астмой, просто нуждаются в подобном отоплении.
Еще одно неоспоримое преимущество водяного теплого пола – к моменту окончания монтажных и отделочных работ он не будет виден.
Можно полностью убрать радиаторы и расположить мебель, исходя из собственных пожеланий, не опасаясь, что комната не прогреется полностью.
Установка в доме водяного теплого пола позволяет обеспечить разный уровень температуры в помещениях в зависимости от индивидуальных потребностей. Все, что нужно, это приобрести и подключить программируемый термостат.
Еще один несомненный плюс водяного теплого пола – это энергоэффективность. Причина этого предельно проста – теплоноситель в радиаторной системе обычно прогрет до 80-90 градусов, когда для оптимального прогрева посредством теплого пола необходимо 35-50 градусов. Благодаря большой площади размещения, более низкая температура позволяет прогреть помещение так же, как раскаленная батарея, но затратив на это гораздо меньше энергии, что ведет к сокращению расходов.
Нельзя оставить без внимания и предельно простое обслуживание. Установка и правильный ввод в эксплуатацию гарантируют бесперебойную работу водяного теплого пола без вмешательства человека.
Оптимальная схема подключения
Для обеспечения прекрасной работы, у собственника должна быть схема подключения теплого пола к системе отопления, составленная грамотным инженером. При этом следует учитывать потребности владельца и особенности дома. Например, на конструкцию водяного пола влияют: площадь и форма отапливаемого помещения, его планировка и выделенные зоны, расставленная мебель и бытовые приборы, а также количество наружных стен в комнате, которые являются основным источником холода.
Самое распространенное подключение теплого пола к системе отопления – это спиралевидная укладка труб. Правда, если планируется обогрев большого помещения, то можно воспользоваться таким способом укладки, как петелька или змейка.
Вне зависимости от того, на какую схему падет выбор, водяной теплый пол невозможно сделать без: гребенки для отопления, коллектора, циркулярного насоса, труб, шаровых клапанов, фитингов, распределителя отопления и прочего оборудования.
Однотрубная система отопления
Подключение теплого пола к однотрубной системе отопления («ленинградке») предполагает наличие: теплообменника (напольного котла), труб обратки и подачи, оснащенных запорной арматурой, расширительного бака, расположенного перед котлом, циркулярного насоса и блока безопасности.
В данном случае подающий трубопровод располагается сразу за циркуляционным насосом, а обратный – перед. Для регулировки температуры в комнате используется запорная арматура, установленная на врезках. Это может быть как вентиль, так и шаровой кран.
Теплообменник на выходе имеет температуру 80 градусов, а к моменту поступления в трубу обратки, снижается до 50 градусов. Это и есть оптимальная температура для напольного отопления. При помощи запорных вентилей, вмонтированных в подающую и обратную трубу, можно полностью отключить систему, не останавливая работу радиаторов. Кроме того, на обратке можно установить байпас, который позволит осуществлять регулировку температуры.
Технологические особенности
Подключение теплого пола к системе отопления требует значительной модернизации, так как происходит изменение количественных и качественных характеристик нагревательного контура.
Подготовительный этап предполагает решение следующих вопросов:
- Как подключить коллекторный модуль к существующим трубам?
- Как уменьшить температуру воды, которая циркулирует в системе отопления, до оптимального значения (примерно 55 градусов)?
- Как достичь оптимального давления (8-9 атм.)?
Также нужно рассчитать параметры монтируемой системы, мощность нагревательных элементов и оптимальное значение магистральной трубы.
Подходящие системы отопления
Если в доме уже имеется теплоноситель, то способы подключения теплого пола к системе отопления будут зависеть от его типа.
Если речь идет об однотрубной системе, то потребуется дополнительный радиатор.
Двухтрубная уже предполагает наличие труб с горячей жидкостью и труб, необходимых для обратного отвода воды к теплоносителю для очередного нагрева.
Правильное определение порядка соединения водопровода и коллектора дает в результате самый простой и надежный способ подключения теплого пола.
Важно. Нежелательно использовать гравитационный принцип продвижения жидкости, так как он ведет к тому, что вода не может справиться с гидравлическим сопротивлением, образующимся из-за разных диаметров, ввиду чего может полностью блокироваться работа системы.
Об элементах схемы подключения теплого пола
Подключение теплого пола к существующей системе отопления предполагает наличие следующих стандартных элементов:
- Труб (желательно полимерных).
- Узла смещения теплого пола (его основная задача – поддержание оптимального значения температуры воды – примерно 50 градусов).
- Коллекторов, распределяющих жидкость по контурам.
- Термостатов – приборов, позволяющих управлять системой.
Смесительный узел
Смесительный узел подключения теплого пола необходим для решения следующей проблемы: теплоноситель, выходящий из котла, имеет температуру около 90 градусов, а теплый пол требует не более 55 градусов. Его можно подключить как к новой, так и к существующей конструкции.
Главной функцией является снижение температуры теплоносителя посредством подмешивания воды из обратки в подающую трубу.
Принцип действия и порядок установки смесительного узла
Смесительный узел включает в себя насос и трехходовой клапан. В магазинах также может быть представлен комплект, включающий в себя коллектор и расширительный бак.
Установка смесительного узла предполагает выбор одного из следующих способов:
- Крепление к коллектору, причем не важно, с какой стороны.
- Расположение смесительного узла в котельной, а коллектора где-нибудь в другом месте, например, в жилой комнате.
Второй способ позволяет избавиться от звука работающего насоса.
Виды терморегуляторов
Установка терморегулятора теплого пола дает возможность пользоваться любым нагревающим прибором, не опасаясь того, что он может перегреться или выйти из строя. Именно поэтому этот агрегат можно встретить не только в данной системе, но и в утюге или чайнике.
Если речь идет об электрическом теплом поле, то терморегулятор позволит не только выставлять оптимальную температуру, но и значительно сэкономить электрическую энергию.
Жидкий теплоноситель предполагает немного другой порядок регулировки температуры – трехходовой клапан или циркуляционный насос.
Некоторые важные нюансы
Несмотря на тот факт, что водяной теплый пол не обладает явными недостатками, несколько важных нюансов, которые нельзя оставлять без внимания, все-таки есть:
- В-первую очередь необходимо убедиться в том, что обустройство бетонной стяжки не вызовет трудностей. Как вариант, можно обратить внимание на алюминиевые панели, правда, их стоимость гораздо выше, да и по сравнению с бетонным полом они быстрее теряют тепло.
- Площадь помещения, в котором планируется оборудование теплого водяного пола, должна составлять не менее 20-25 м 2. Если нужно утеплить ванную комнату или санузел, то лучше остановиться на электрическом теплом поле.
- Заранее нужно определить напольное покрытие. Идеальным вариантом считается плитка, так как керамогранит обладает самыми высокими показателями теплопроводности.
- Основная характерная особенность теплого водяного пола под бетонной стяжкой состоит в медленном прогреве. Подобным видом отопления рекомендуется пользоваться в целях поддержания температуры, но не включать и отключать его постоянно. Так, например, если нужно прогреть длительно пустовавшее помещение, то нужно заранее включить теплый пол, так как для прогрева потребуется определенное время.
В целом водяной теплый пол – самый лучший вариант отопления загородного дома или коттеджа, среди неоспоримых преимуществ которого можно выделить: простой монтаж, длительный срок службы и низкий уровень потребления энергии.
Как подключить теплый пол к водяной системе отопления
Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.
Подключение водного теплого пола к системе отопления
Принципы технологии подключения теплого пола к системе отопления
Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:
- к существующим радиаторам нужно произвести подключение коллекторного узла;
- температуру теплоносителя необходимо уменьшить как минимум до +55°С;
- устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.
Подключение водяного теплого пола к существующей системе автономного водяного отопления
Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.
Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.
Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.
Как подключить теплый пол к системе отопления
Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.
Материалы для устройства теплого водяного пола
Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.
Устройство водяного теплого пола от отопления
Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.
Характеристика труб Рехау для теплых полов
Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.
Структура трубы SANEXT для теплого пола
Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.
Монтаж водяных теплых полов VALTEC
Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.
Строение коллектора теплого пола
Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.
Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.
Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.
Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.
Коллектор теплого пола своими руками
Теплоизоляционная подложка
Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:
- с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;
Укладка фольгированной подложки под теплый пол
- пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;
Пенополистирольные плиты для водяного теплого пола
- минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.
Разновидности минераловатного утеплителя для теплого пола
Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:
- однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;
Однотрубная система водяного отопления
- двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;
Двухтрубная система водяного отопления
- схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.
Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса
Схемы подключения теплого пола в зависимости от конструкционных особенностей
Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:
Устройство системы водяного теплого пола
- нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
- применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;
Устройство трехходового термостатического смесительного клапана
- использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
- внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.
Преимущества и недостатки теплого пола от существующего отопления
Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:
- оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;
Схема подключения водного теплого пола к центральной системе через отдельный ввод
- создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
- для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
- при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
- используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;
Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.
Видео: Монтаж однотрубной системы отопления с теплыми полами
Как подключить водяной теплый пол
Последняя редакция: 07.02.2017
- 13374 просмотра
- 0 комментариев
Некоторые жильцы квартир или домов хотят полностью заменить/совместить радиаторную систему отопления с теплыми полами. Это вполне обосновано, ведь теплые полы позволяют равномерно распределять тепловую энергию, ими можно обогревать большие площади помещений. Кроме того, они экономичны. В этой статье мы обсудим нюансы того, как подключить водяной теплый пол. Особенно это будет интересно тем, кто задумывается, как реализовать водяной обогрев пола в квартире. Мы рассмотрим несколько вариантов и схем подключения.
Подключение к системе отопления
Осуществлять подключение водяного теплого пола к централизованной системе отопления недопустимо. На это имеется несколько причин:
- Большое гидравлическое сопротивление в трубах.
- Плохое качество теплоносителя.
- Возможные гидроудары, из-за которых повреждаются трубы.
- Температурный хаос в системе отопления и др.
Что касается подключения к системе отопления, которое реализовано от установленного котла. то необходимо обустраивать смесительный узел. Он необходим для того чтобы понижать слишком высокую температуру теплоносителя для теплого пола.
Радиаторную систему принято считать высокотемпературной, а теплые полы – низкотемпературной. Если для радиаторов необходим теплоноситель с температурой 80-90°С, то для теплого пола достаточно 35-45°С. И чтобы понизить уровень температуры, используется смесительный узел.
Конструкция смесительного узла включает в себя следующие компоненты:
Схема подключения выглядит следующим образом:
- На подачу монтируется насос, затем температурный датчик и только после этого трехходовой смесительный клапан. Вся эта конструкция подключается к трубе системы отопления.
- На обратку необходимо установить обратный клапан. Его выход подключается к трубе с охлажденным теплоносителем, идущим к смесительному клапану.
В результате такой схемы подключения теплоноситель проходит такой путь:
- Насос закачивает в систему теплых полов горячую воду 80 °С.
- Далее, она смешивается с холодной на трехходовом клапане.
- После этого проходит по всему греющему контуру.
- И возвращается в систему отопления на обратку. При этом частично остывший теплоноситель подмешивается с горячим на трехходовом клапане.
Как же осуществляется регулировка температуры теплоносителя при таком подключении? Регулировка происходит благодаря трехходовому смесительному клапану и температурному датчику. В обязательном порядке теплый пол следует оснастить сервоприводом. Вся эта система работает в автоматическом режиме, то понижая температуру, то повышая температуру теплоносителя. Так, достигается максимально комфортная температура теплых водяных полов, и даже босиком вам будет приятно ходить по полу.

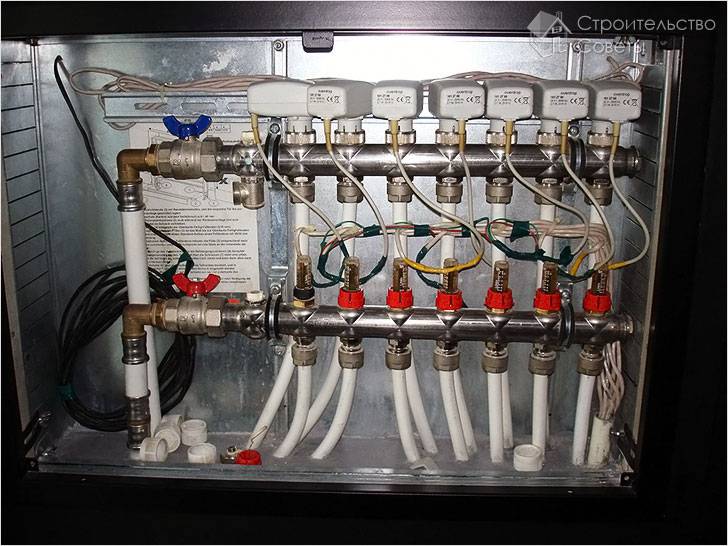

Коллекторное подключение к котлу
Процесс подключения теплого водяного пола с гребенкой очень прост и сводится к тому, чтобы соединить трубы греющих контуров с коллектором, а сам коллектор с котлом. Однако имеются различия в комплектации коллектора. Именно это мы и будем рассматривать в этом подразделе.
Монтаж коллектора должен осуществляться так, чтобы к нему было удобно подвести трубы отопительного контура. Так, на коллектор устанавливаете запорную арматуру. На трубу подключаете боковой выход как на подачу, так и на обратку.
Чтобы было удобно контролировать уровень температуры теплоносителя, запорная арматура может включать в себя термометр.
Если вы купите готовый комплект коллектора, то он уже будет иметь все необходимые вентили даже на выходах труб, идущих к котлу. Наличие кранов позволит вам, при необходимости, осуществить ремонт или временно отключить один из контуров. Если же вы собираете коллектор самостоятельно, то сборка соединения каждого элемента выполняется компрессионным фитингом. В результате чего теплые полы будут подключены к котлу через коллектор.
Однако такой метод подключения не рекомендуется многими специалистами. Почему? Причина в том, что теплый пол в таком случае будет полностью зависеть от работы котла. Единственное что вам будет удаваться, так это прикручивать кран для увеличения или уменьшения потока теплоносителя. Все это явно неудобно.
Для автоматизации контроля температуры теплоносителя в коллектор дополнительно устанавливается следующий комплект оборудования:
- Насосно-смесительный узел, в составе которого имеется трехходовой смесительный клапан.
- Для принудительной циркуляции насос .
- Сливной кран.
- Воздухоотводчик.
Так, вместо запорной арматуры на коллекторе устанавливаете термостатические регулировочные вентили. В их конструкции имеется термобаллон с парафином, который отталкиваясь от температуры воздуха в помещении, сужается или расширяется. Эти действия задают пропускную способность термостатического вентиля. Что касается насосно-смесительного узла, о принципе его работы было написано выше.
Единственное, что необходимо уточнить, так это место монтажа смесительного насоса. Его монтаж осуществляется между трубой подачи и коллектором. Благодаря этому насос будет забирать необходимый объем остывшего теплоносителя и добавлять к горячей воде, смешивая ее до нужной температуры.
Итак, мы рассмотрели основные и рабочие схемы подключения теплого водяного пола. Как видно знать, как правильно осуществить монтаж водяного пола мало. Следует правильно осуществить его подключение. Надеемся, что эта статья поможет вам разобраться в тонкостях этой работы. А если у вас уже есть личный опыт, то оставляйте отзывы и комментарии в конце этой статьи, касательно используемых вами схем подключения водяного теплого пола.
В представленном видео вы сможете видеть способ подключения отопительного контура теплого пола к коллектору, а также особенности сборки коллекторной группы:
