Как сложить печь голландку

Голландская печь своими руками: инструкция с фото

Как сложить печь голландкуГолландские печи успешно используются в качестве отопительного прибора с XVIII века и по сегодняшний день их популярность и распространённость весьма высоки. Среди множества преимуществ «голландки» возможность её постройки человеком практически не знакомым с печным делом, является основной, а об остальных вы сможете узнать далее.

Устройство голландской печи

Изначально голландки использовались исключительно в целях отопления жилого помещения, для готовки использовались прочие виды печурок. Принцип устройства и работы классического варианта прост:

  • Как сложить печь голландкув голландке отсутствуют поддувало и колосники, поэтому теплоотдача повышена;
  • в топку можно единовременно помещать много дров, которые будут медленно гореть за счёт минимального количества поступающего кислорода (он может просачиваться в печку исключительно через дверцу топки);
  • тонкие стенки обеспечивают быстрейшее нагревание как самого отопительного агрегата, так и помещения — так, от небольшой голландки помещение размером в 35 квадратных метров вполне прогреется всего лишь за час.

Стоит отметить, что современные мастера могут модернизировать устройство голландской печи до неузнаваемости, адаптируя её размеры, функциональность и внешний вид под запросы клиента. В том числе, в конструкцию во время проектирования могут быть добавлены колосники, поддувало и прочие детали.

Плюсы и минусы голландки

Среди положительных сторон этих печей можно отметить:

  1. Возможность модификации — например, можно встроить плиту.
  2. Малые размеры — минимальный размер такой печи всего лишь полметра на полметра.
  3. Минимальный вес — благодаря этому печь можно расположить не только на первом этаже.
  4. Материалов нужно в два раза меньше, чем для постройки русской печи, при этом не обязательно всю печь выкладывать из огнеупорного кирпича, достаточно из него смонтировать топку.
  5. Голландку можно «растянуть» на два и более этажа, при этом её КПД и функциональность не пострадают.
  6. Печка не требует долгой предварительной протопки после простоя.
  7. Быстро прогревается и долго не остывает, при этом большая голландка может прогреть шестидесятиметровое помещение, а русская только сорока пяти метровое.

Из минусов у голландки имеются такие:

  • Нельзя её «перетапливать», поскольку имеется опасность выделения угарного газа.
  • Для топки не подойдёт быстро горящее топливо, поскольку оптимальным режимом протопки является тление.
  • Необходимо протапливать печь для поддержания комфортной температуры в помещении не менее двух раз в день.

Фундамент для голландки

Монтажные работы при постройке голландской печи своими руками нужно начинать с обустройства фундамента. Благодаря тому, что печь весит совсем немного, особых сложностей это не вызовет. Итак:

  • Как сложить печь голландкук закладке фундамента следует приступать не менее, чем за неделю до даты начала монтажа печи;
  • в полу делается неглубокий котлован, чуть шире будущей печи;
  • на его дно кладётся рубероид или прочий гидроизоляционный материал;
  • насыпается слой песка и чуть сбрызгивается водой.

Также фундамент можно изготовить так:

  • в подготовленный котлован укладывается слой гидроизоляционного материала;
  • заливается ровным слоем цементный раствор;
  • укладывается армирующая металлическая решётка, прутья которой не менее 1 сантиметра в диаметре;
  • цементный раствор (состоит из взятых в соответственных пропорциях 3:1:4 воды, цемента и песка) заливается вровень с полом помещения;
  • подсохший раствор присыпается просеянным цементным порошком;
  • высохший фундамент посыпается слоем песка.

Виды голландских печей

Малая голландская печь. Компактные конструкции этого типа подходят для быстрого обогрева помещений размером до 20 квадратных метров. Для постройки этого отопительного агрегата своими руками вполне достаточно внимательности и аккуратности и совсем необязательно быть профессиональным печником.

Конструкции голландских печей

Как сложить печь голландкуКак сложить печь голландкуКак сложить печь голландкуКак сложить печь голландкуКак сложить печь голландку

На фото способ кладки кирпичей в малой голландке. Нужная высота достигается своеобразной кладкой дымохода .

Стоит отметить, что первый ряд голанок выкладывается из заранее замоченных в воде кирпичей, при этом между ними оставляется небольшое расстояние.

Читайте также:  Печи кузнецова своими руками

Для кладки используется только раствор на основе глины. который будет постепенно опускаться в щели между укладываемыми кирпичами первого ряда. Остальные ряды связываются раствором как обычно.

Голландка для отопления больших помещений

Сложить большую галанку сложнее, чем предыдущий вариант. Этот агрегат способен обогреть помещение площадью до 60 квадратных метров. при этом размерами печка будет как большой шкаф.

К постройке своими руками такого варианта отопительной печи следует относиться более внимательно, не нарушать алгоритм кладки.

На фото показан классический вариант этой прочной и объёмной конструкции.

Печь с плитой

Как сложить печь голландкуДачная галанка с плитой имеет ширину 77 сантиметров, а длину такую же, как и малая — 52 сантиметра.

Поскольку конструкция плиты является бескомфорочной. а режим работы голландской печи — тление, то кулинарные шедевры на такой галанке не приготовить.

Тем не менее, можно быстро разогреть что-либо из еды, привезённое с собой или даже приготовить что-нибудь простое.

Принципы кладки печи голландки своими руками

Перед тем как приступить к монтажу голландки, следует изучить основы кладки:

  1. Как сложить печь голландкуПервоначально изготавливается качественный фундамент, ему обязательно нужно дать как следует просохнуть — это займёт не менее 7 дней.
  2. На фундамент устанавливаются первые два ряда кирпичей без применения раствора. Это делается для того, чтобы сориентироваться и в дальнейшем не перепутать алгоритм укладки кирпича.
  3. Кладку проводится в соответствии со схемой, заранее подготовленной.
  4. Топочные дверцы прикрепляются на рамки с помощью асбестового шнура, а закрепляются — закалённой проволокой. Если дверки плотно закрепить в кладке, то она при нагревании лопнет.
  5. Для топки используется исключительно огнеупорный кирпич.
  6. Печь можно сложить из любого кирпича, который выдерживает высокие температуры, при этом он необязательно должен быть огнеупорным.
  7. Швы в топке должны соответствовать толщине в 3–5 мм, в остальных частях печи — от 5 до 8 мм.
  8. Обязательно при строительстве используется уровень, чтобы стенки получились ровными, без перекосов и прочих недостатков.

Советы специалистов

Голландская печь кладётся достаточно просто и её эксплуатация, как правило, не доставляет особых проблем истопнику. Тем не менее следует после её монтажа выждать порядка двух недель для того, чтобы конструкция как следует просохла.

Для первых протопок желательно использовать бумагу, мелкую щепу, чтобы ввести голландскую печь в эксплуатацию. После нескольких дней такой протопки голландку можно топить полноценно.

Постройка печи голландской своими руками — дело несложное, но требующее предельного внимания и аккуратности. От правильности выполнения кладки зависит не только функциональность, но и безопасность печи.

Как сложить печь голландку Шувалов Пётр Васильевич

Как сложить печь голландку

Печь голландка, КПД которой привлекает многих домовладельцев, идеальна для загородных домов и даже для бань. Привлекательна она и простотой своего изготовления. Поэтому задумывать о том, как сложить печь голландку стало все большее число наших соотечественников. Кроме отличных практических качеств, ее любят и за внешнюю привлекательность. Если хорошенько продумать, как украсить печь голландку, то она способна превратиться в настоящую изюминку внутреннего убранства.

Как сложить печь голландку

Конструктивные особенности

Любая модификация этих печей включает в себя такие необходимые элементы, как топку, дымоход и механизм, позволяющий регулировать скорость отведения дыма. Характерными особенностями голландок являются:

  • наличие нескольких каналов дымоотведения;
  • отсутствие колосника;
  • компактность;
  • разнообразие форм при сохранении устройства топочного узла;
  • отсутствие варочной плиты, хотя печь голландка с плитой тоже нередкое явление;
  • небольшая толщина стенок;
  • отсутствие поддувала, что вкупе с отсутствием колосника снижает интенсивность горения дров.

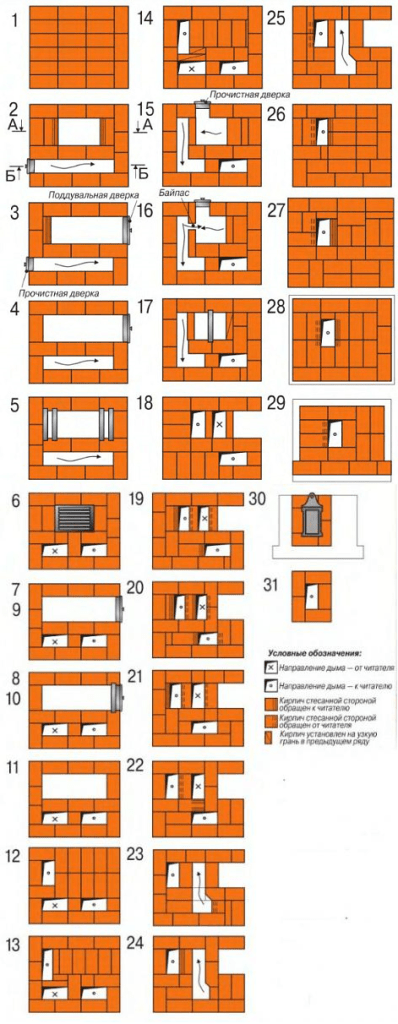

Схема кладки

Ниже мы расскажем, как класть печь голландку. Сейчас же предлагаем вам познакомиться с последовательностью и схемой выполнения работ:

Как сложить печь голландку

Готовим инструменты и материалы

Перед началом работ необходимо запастись следующим материалами:

  • шамотный кирпич в количестве 200 шт.;
  • речной песок;
  • щебень;
  • глина – 0,5 м 3 ;
  • топочная дверка;
  • стальная проволока;
  • рубероид.

Если необходима печь голландка с плитой, то дополнительно к этому потребуется и сама варочная плита.

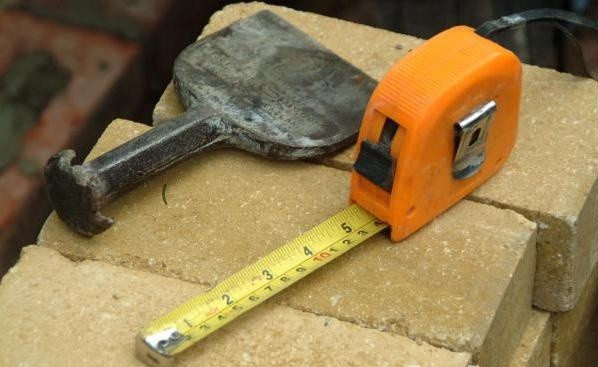

Из инструментов для работы будут необходимы: мастерок, бак для замеса глины, монтажный уровень, лопата и рулетка.

Читайте также:  Как устроена русская печь

Как сложить печь голландку

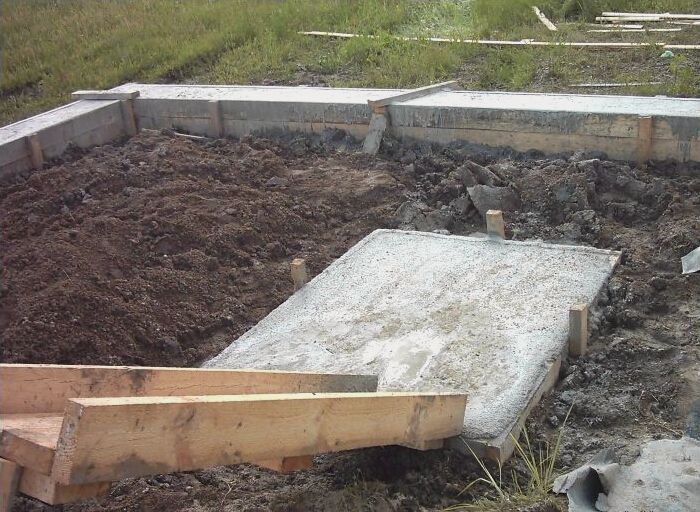

Кладка фундамента

Укладывая основание под печь, следует помнить, что оно не должно быть связано с домовым фундаментом.

Работы по укладке фундамента под печь производятся в следующей очередности:

  • контур основания наносится под местом вывода дымохода. Размеры фундамента должны превосходить размеры печи сантиметров на десять;
  • по контуру откапывается котлован глубиной около 0,6м;
  • на дно ямы укладывается щебневая подушка толщиной около 15см. Щебень необходимо утрамбовать и выровнять по уровню;
  • сооружается опалубка, которую следует обшить рубероидом;
  • бетонный раствор изготавливается с соблюдением обычных пропорций ;
  • готовый раствор заливается в опалубку. Его полное засыхание происходит в недельный срок.

Как сложить печь голландку

Изготовление раствора для кладки печи

Как сложить печь голландку

Заготовленное глиняное сырье очищается от камней и просеивается. Очищенную глину заливают водой и размачивают часа три. По окончании процедуры размачивания излишки воды следует слить. Разбухшую глину смешивают с песком 1:1 и в смесь добавляют немного воды.

Кладка печи

Какая бы ни была печь голландка, с плитой или без нее, работы по кладке следует начинать с подготовки основания. Для этого застилаются два слоя рубероида, на которые насыпается речной песок слоем в 5см. Перед началом кладки песок слегка увлажняют водой.

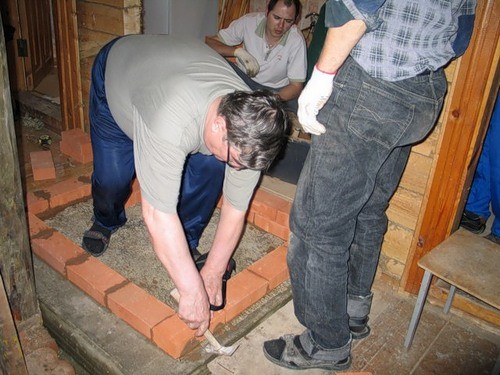

Когда основание готово, можно приступать и к самой кладке. В процессе работы каждый кирпич должен помещаться в воду секунд на пятнадцать. Увлажненные таким образом кирпичи не станут забирать воду из глиняного раствора.

Укладка рядов

Кого бы ни спросили, как сложить печь голландку, вам скажут, что первый ряд надо укладывать без раствора. Мастера это называют «насухую». Первый ряд состоит из 12 кирпичей. Его укладка должна быть проверена по уровню. Небольшой слой раствора кладется лишь сверху.

Как сложить печь голландку

Кирпичи в ряды укладываются плашмя с использованием глиняного раствора. В следующих рядах укладка должна производиться на ребро.

В этих рядах используется шамотный кирпич. Одновременно производится формирование перегородки дымохода. Кирпичи в заднюю стенку укладываются насухую, чтобы их можно было вынимать при чистке дымохода.

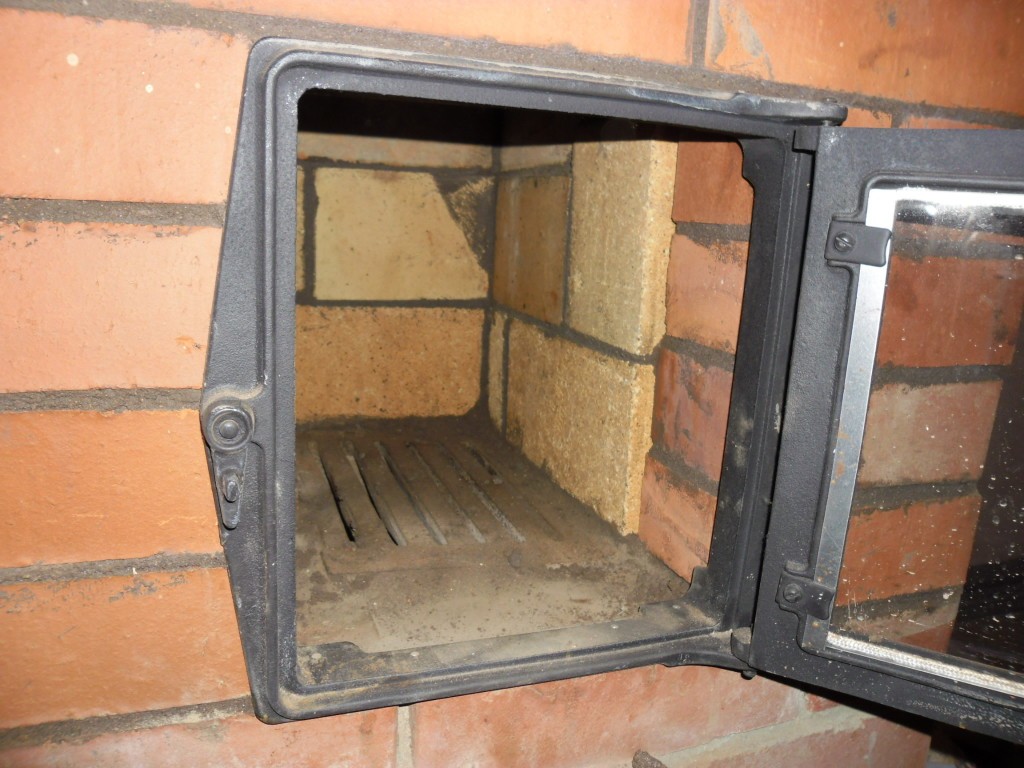

В этих же рядах устанавливается дверка топки. Ее фиксация производится проволокой, концы которой укладываются в швы.

Работа выполняется аналогично предыдущим рядам. Когда обвязка дверки будет завершена, кирпичи следует снова укладывать плашмя со всех сторон, кроме тыльной. Там кирпичи остаются на ребре. Укладку кирпичей сменяют на восьмом ряду.

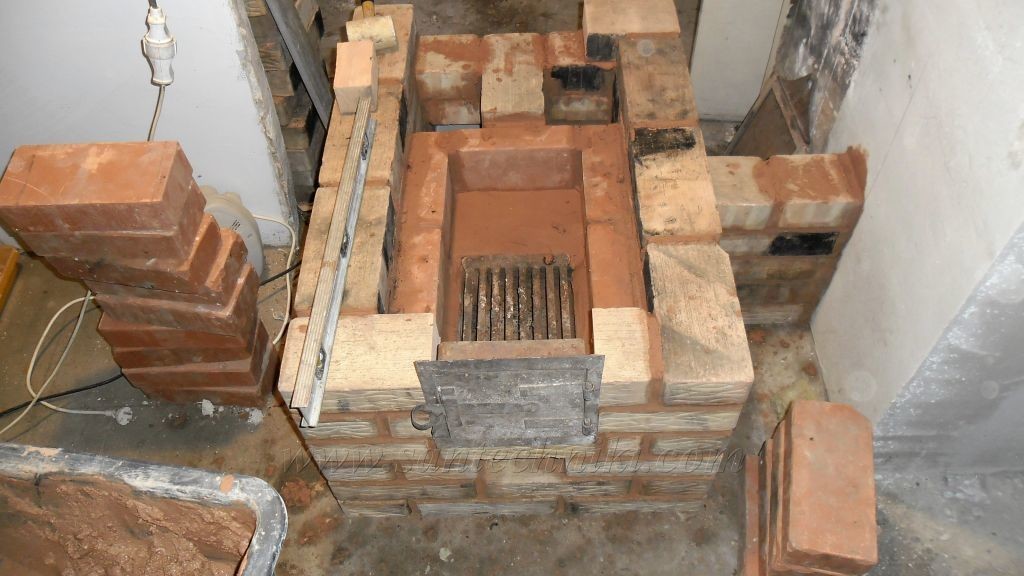

Периодически горизонтальность кладки выверяется по уровню.

Как сложить печь голландку

В этом ряду над топкой укладывается скошенный кирпич. Это дает возможность пользоваться печкой как камином, если дверка при топке печи открыта

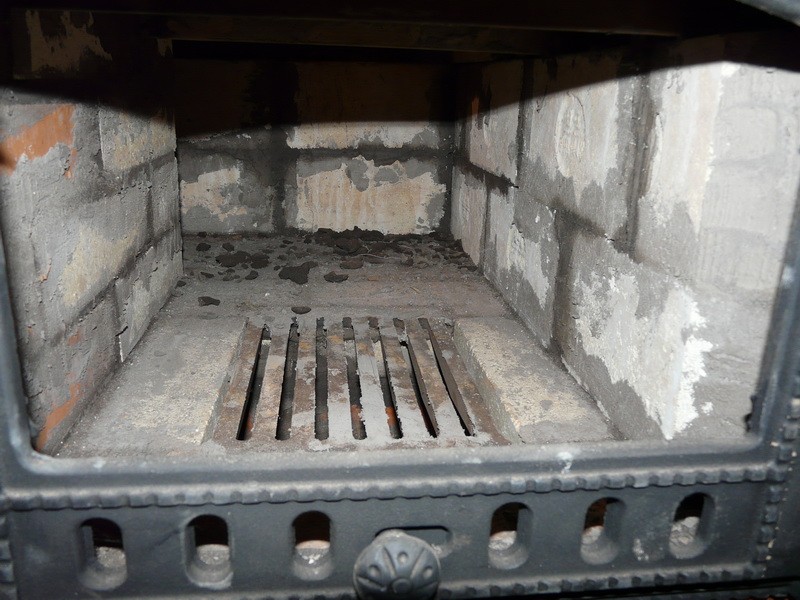

Этим рядом завершается укладка стенок топочной камеры.

Как сложить печь голландку

Как сложить печь голландку

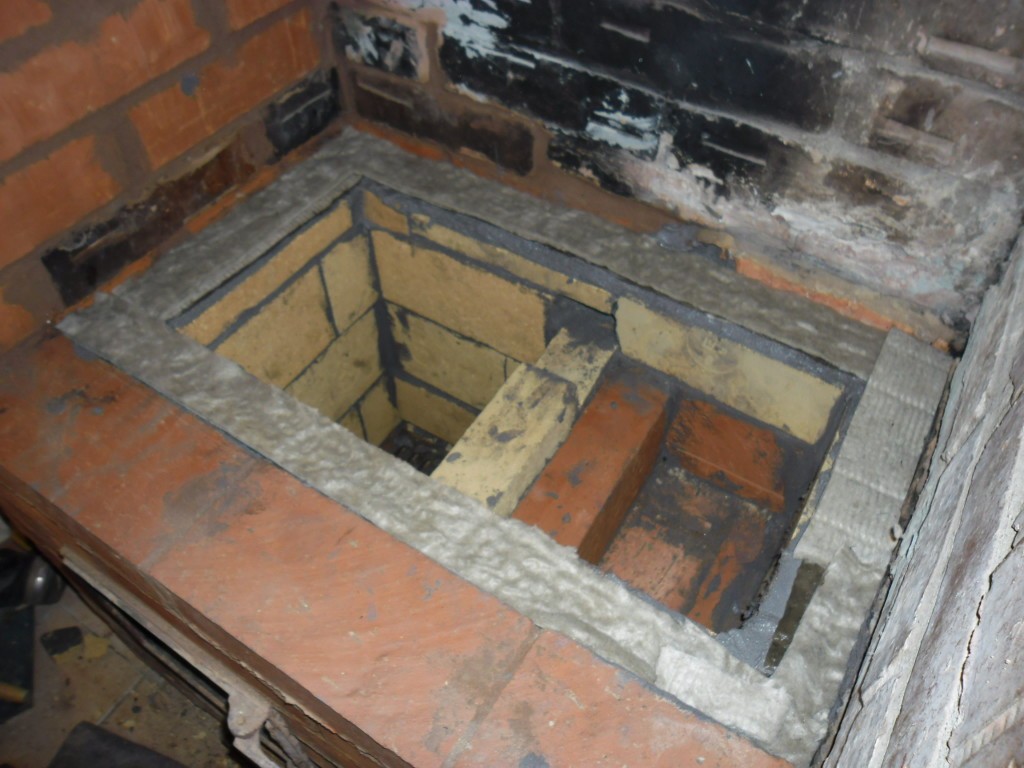

Кирпичи укладываются со смещением назад. Если строится печь голландка с плитой, то на кирпичи 9-го ряда укладывается негорючая прослойка. На нее-то и укладывается варочная плита.

Как сложить печь голландку

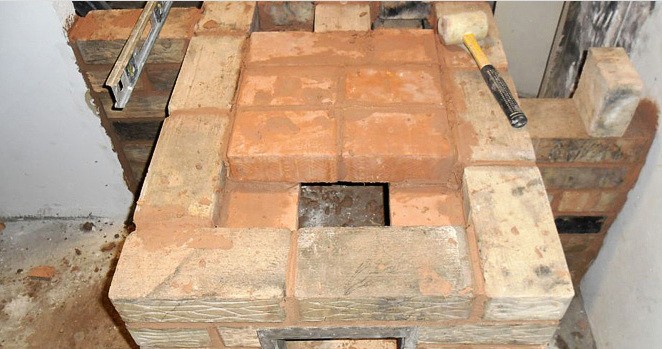

Данный ряд станет основанием для дымохода. Чтобы облегчить голландку, в нее можно установить металлическую трубу.

Кладка в этом ряду ведется в четверть кирпича. Именно здесь вкладывается задвижка и формируется стык будущей печи с трубой.

Как сложить печь голландку

Завершающие операции

Когда кладка завершена, производится установка дымохода. На щель между печью и настилом пола укладывается притопочный лист.

Как сложить печь голландку

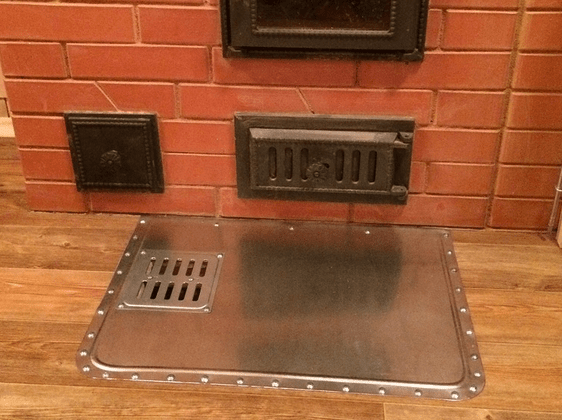

Стыки стенок печи с полом необходимо прикрыть плинтусами.

После завершения кладки печь должна подвергнуться просушке в течение дней 15-20 при открытой дверке топки. Разводить огонь до завершения просушки нельзя. По завершению этого срока необходимо проверить тягу. Для этого достаточно сжечь в топке немного бумаги.

Как украсить печь голландку

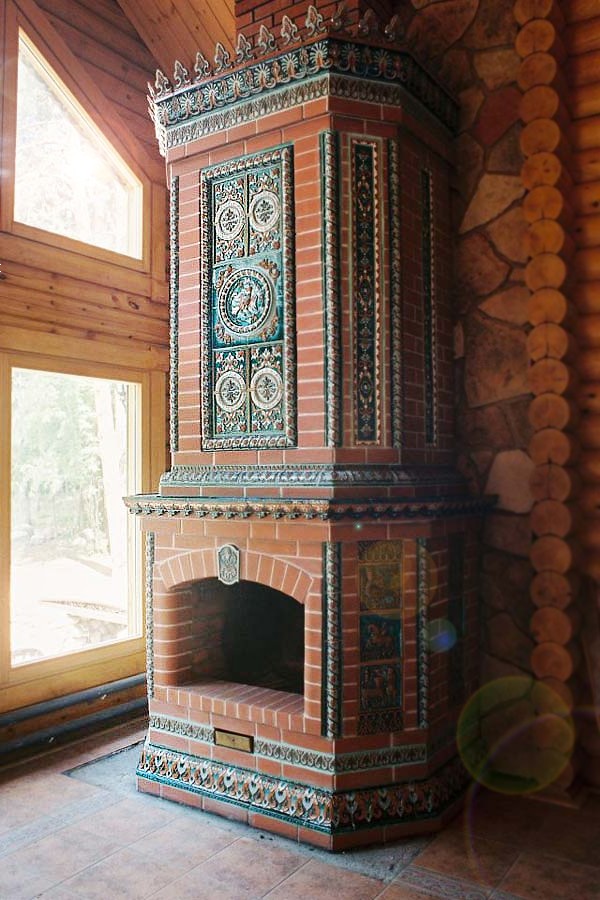

Закончив возведение, следует подумать, как украсить печь голландку, чтобы она смотрелась в интерьере наиболее органично. Для этого можно использовать, например, глазурованную плитку.

Как сложить печь голландку

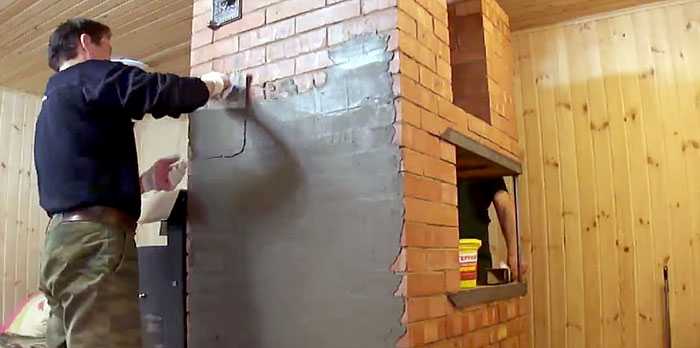

Печь можно также оштукатурить, а затем побелить или покрасить.

Как сложить печь голландку

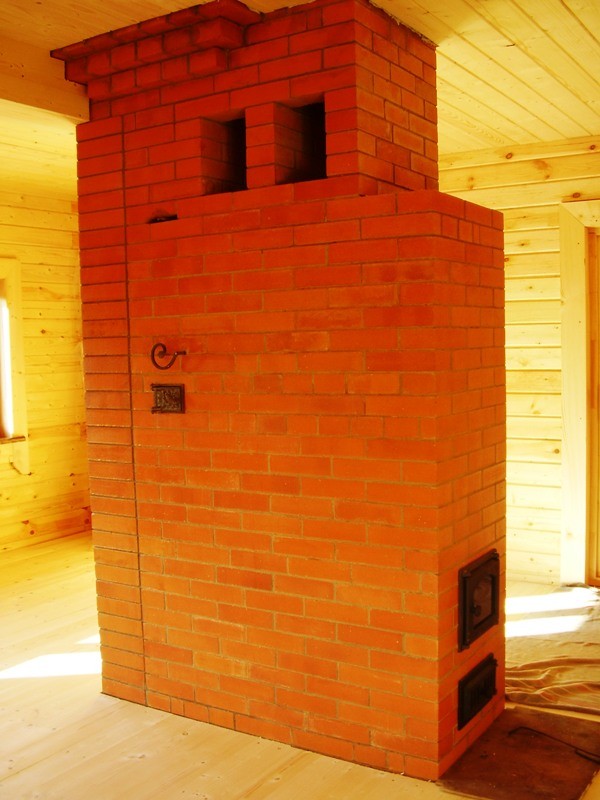

Аккуратно построенная печь красиво смотрится и без отделки

Как сложить печь голландку

Итак, теперь вы достаточно подкованы и знаете, как сложить печь голландку. Беретесь за дело? Удачи вам! А видео предлагаем вам в помощь:

У вас есть интересная информация про голландки? Расскажите нам об этом в комментарии!

Понравилась статья? Расскажите своим друзьям в соцсетях:

Печь «голландка» своими руками

Для обогрева загородного дома или дачи часто используют «голландку» — печь, возведенную из полнотелого керамического кирпича. Ее достоинства очевидны:

  • легкость сборки;
  • занимает мало места;
  • хорошо прогревает как большие, так и маленькие помещения;
  • после прогорания топлива печь еще долго остается теплой и поддерживает достаточно комфортную температуру в помещении.
Читайте также:  Отопительно варочная печь своими руками

Печь «голландка» своими руками может быть возведена и новичком, но к ее возведению необходимо тщательно подготовиться. В конструкцию печи входят:

В топливной камере – топке — происходит сгорание топлива, и дымовые газы, поднимаясь и опускаясь по удлиненной системе дымоходов, более полно отдают свое тепло. Скорость выхода дыма можно регулировать с помощью специальной металлической заслонки.

В классической конструкции «голландки» предусмотрена только дверца для топлива, однако современные печки такого рода все-таки оснащены дверцей для поддувала. Кроме того, добавлена колосниковая решетка для удобства удаления золы и закладки нового топлива.

Простая конструкция печки позволяет сложить ее даже без какого-либо опыта монтажа печи.

Организация фундамента

  • Для строительства голландки требуется первоначально подготовить фундамент – как минимум, за неделю до начала монтажа. Для этого нужно определиться с размерами печки. Размеры ее основания должны быть несколько больше.
  • На месте установки печи нужно разобрать пол и подготовить котлован глубиной не менее 50 см. Если фундамент для «голландки» практически опирается на фундамент дома, между ними необходимо проложить песчаную прослойку.
  • Изготовив цементный раствор (цемент, вода и песок в соотношении 1:3:4), его небольшим слоем укладывают в подготовленный котлован. Потом кладут армирующую решетку из металлических прутьев, которые имеют толщину не менее 1 см. Окончательно заливают оставшийся цементный раствор вровень с полом. Сверху, после окончания работ по обустройству фундамента «голландки», уложенный раствор присыпают просеянным цементным порошком.
  • В течение недели фундамент должен застыть.

Порядок укладки кирпичей

  • Толщина стенок «голландки» равняется одному кирпичу.
  • Уложив гидроизоляционный материал на застывший фундамент, сверху него нужно насыпать тонкую прослойку песка, и плашмя выложить первый ряд заранее замоченных в воде кирпичей, соблюдая небольшое расстояние между ними. При кладке самой печи используется раствор на основе глины: сверху, на выложенные кирпичи, наносится раствор, который постепенно опускается в оставленное пространство между кирпичами. Все следующие ряды связываются раствором, как обычно.
  • Как сложить печь голландкуКладка голландки Сразу же после выкладки первого ряда необходимо от углов и середины каждой из 4 стен строго вертикально натянуть веревки, чтобы соблюсти размеры «голландки» и выложить ее ровно.
  • Второй ряд требуется выложить целиком, со сдвигом на пол кирпича относительно кирпичей, выложенных по периметру первого ряда. В третьем ряду требуется обустроить дверцу поддувала. Так как используется уже готовая металлическая дверца, необходимо оставить место как в горизонтальном ряду, так и в вертикальных, для монтажа дверцы. Между четвертым и пятым рядом нужно уложить колосниковую решетку с возможностью ее последующей замены, и начиная с 6 ряда требуется начать выкладывать топливную камеру, в том числе и ее дверцу.
  • Стены топливной камеры нужно продолжать выкладывать до 13 ряда включительно.
  • В 14 и 15 рядах нужно обустроить перекрытие топливника, выкладывая кирпичи на ребро. Далее с помощью кирпичей, поставленных на ребра, формируется удлиненный дымоход, по которому будет подниматься дым по мере сгорания дров или угля в топливной камере.
  • Если нужно возвести компактную «голландку», то ее дымоходы с помощью особой технологии выкладки как будто бы сворачиваются в кольцо. При монтаже большой печи длинный дымоход располагается без сворачивания, и таким образом, классическая «голландка» занимает довольно много места.
  • Наконец длинный дымоход сводится к дымовой трубе, выходя наружу через крышу. В районе крыши нужно снова выкладывать кирпичи плашмя, достигнув, таким образом, большей толщины. Кроме того, нужно использовать изолирующие материалы для предотвращения слишком сильного нагрева перекрытий.
  • Эксплуатация «голландки» возможна уже спустя 2-3 недели после ее выкладки.

Наверняка у вас появились вопросы относительно приготовления глиняного раствора. Подробную инструкцию смотрите здесь:

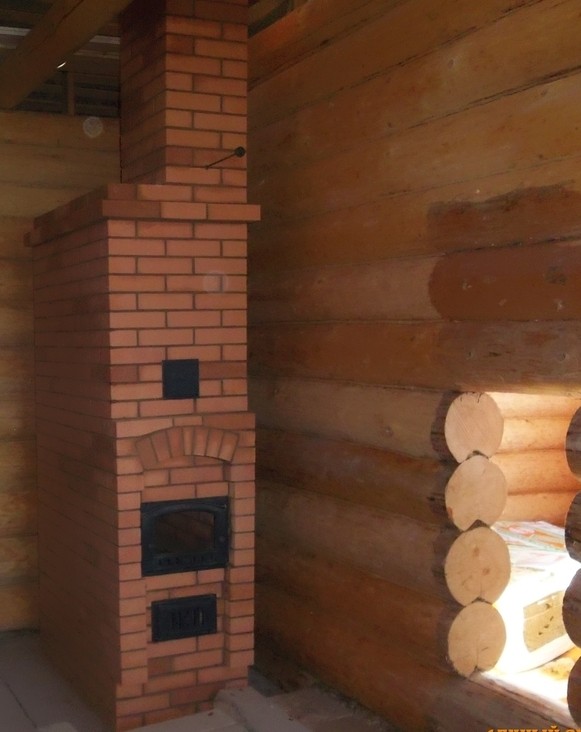

А это готовая печь «голландка», фото этапов строительства которой, размещены ниже:

Пошаговые фотографии процесса кладки печи:

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Как сложить печь голландку

Источники: http://pechi.guru/pechi/proekty/gollandskaya-pech-svoimi-rukami-instrukciya-s-foto.html, http://www.allremont59.ru/inzhenerka/otopl/kak-slozhit-pech-gollandku.html, http://kakpravilnosdelat.ru/pech-gollandka-svoimi-rukami/
