Как разобрать чугунную батарею

Как разобрать своими руками чугунную батарею?

• Демонтаж чугунных радиаторов
• Разборка радиаторов
• Разборка старых батарей

Важное значение в системе отопления имеют радиаторы. В настоящее время применяются несколько типов приборов отопления: чугунные, стальные и алюминиевые. Наиболее популярны чугунные радиаторы отопления, у них длительный срок службы (более 50 лет), они очень устойчивы к коррозии. Но периодически они требуют профилактического ремонта, промывки и покраски.

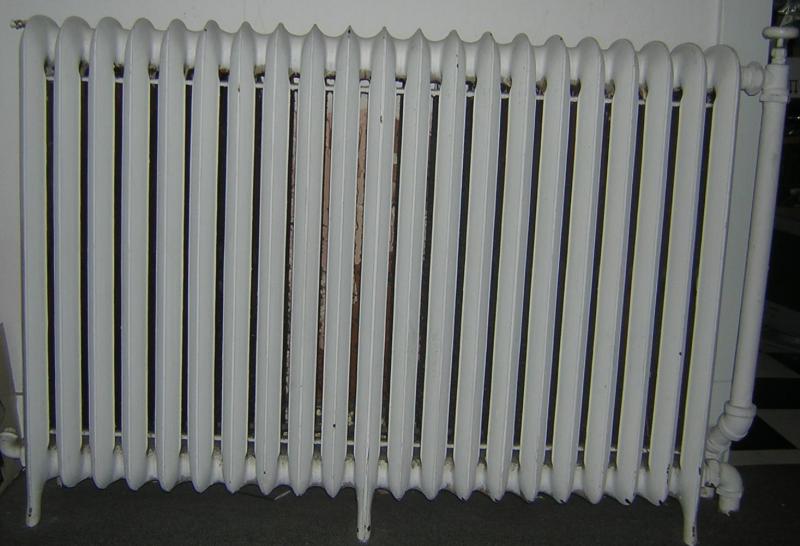

Конструкция чугунной батареи.

Чтобы выполнить такие работы качественно, их необходимо демонтировать и разобрать.

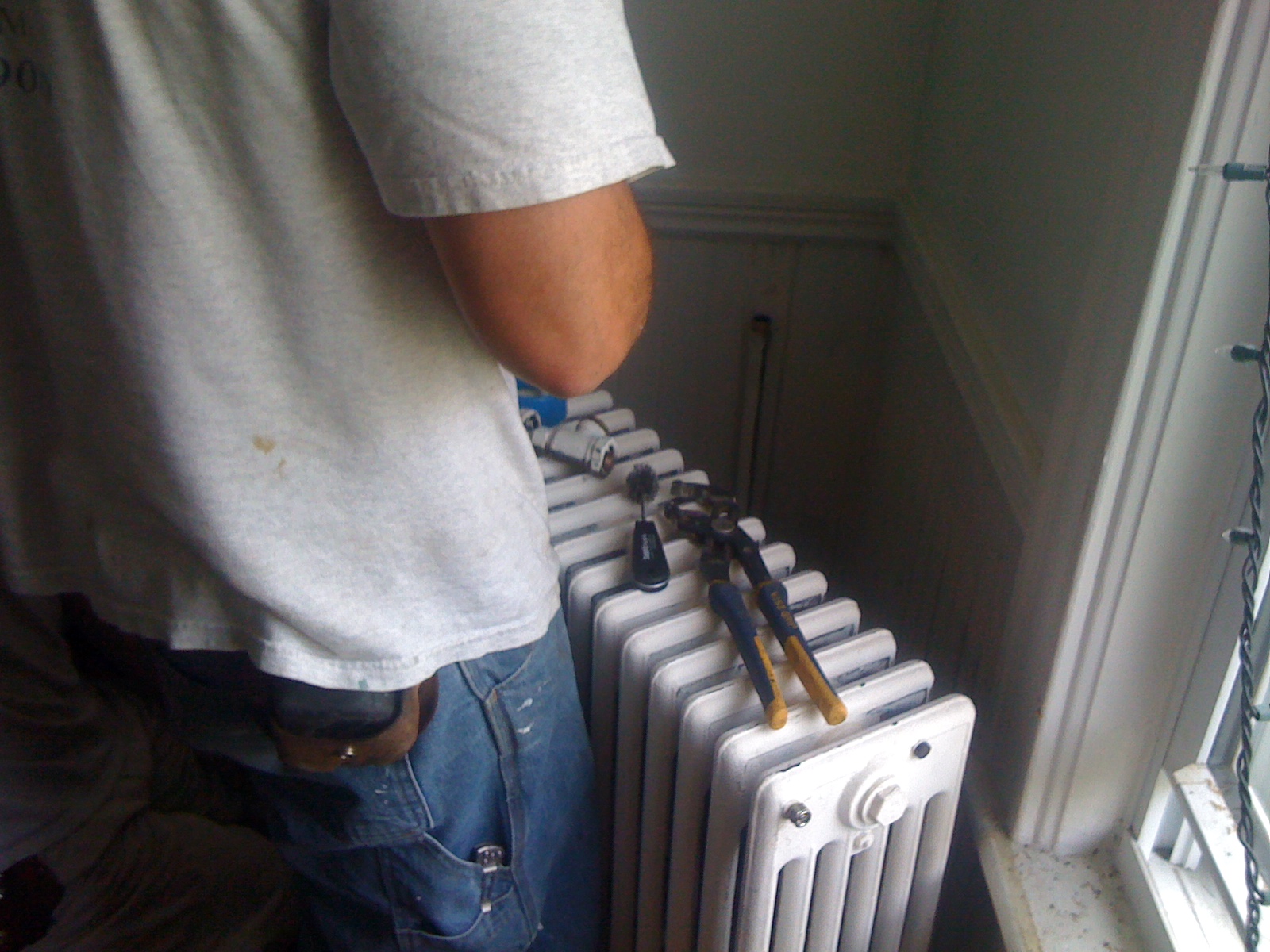

Демонтаж чугунных радиаторов

Чтобы провести демонтаж таких приборов отопления своими руками, потребуется следующий инструмент:

Размеры чугунной батареи.

1. Трубный ключ номер 3, для отворачивания контргайки и футорки.
2. Труборез для обрезки трубы или болгарка.
3. Ножовка по металлу.
4. Зубило.
5. Молоток и кувалда.
6. Щетка для удаления ржавчины.

Работы по демонтажу таких отопительных приборов, как правило, проводятся летом, когда система отопления отключена. До начала демонтажных работ необходимо слить воду из трубопроводов отопления.

Затем трубным ключом отворачиваются контргайки, стоящие на подводящих воду трубах, отворачиваются футорки и радиатор снимается с кронштейнов.

В случае если контргайки отвернуть невозможно, обрезаются подводящие теплоноситель трубы и устройство демонтируется.

Вернуться к оглавлению

Разборка радиаторов

Прежде чем начать разборку, необходимо подготовить для выполнения работы инструмент:

1. Ключ, чтобы разобрать батареи (размером 5/4 дюйма для радиаторов старого образца и 1 дюйм — для современных).
2. Ключ разводной (№2 или №3).
3. Кусочек мела.
4. Кусок дюймовой трубы длиной от 500 до 1000 мм.

Заранее подготовить место, чтобы разобрать радиатор, ровную площадку или деревянный щит.

Чтобы разобрать снятый радиатор отопления, кладем его горизонтально на щит. Затем определяем направление резьбы на глухих пробках и их отворачиваем.

Схема разборки чугунных радиаторов.

Схема разборки чугунных радиаторов .Прежде чем начать раскручивать радиатор, нужно отметить длину ключа до выворачиваемого ниппеля. Для этого его кладем сверху на радиатор и совмещаем рабочий наконечник с местом, где планируем открутить стягивающую втулку, и по торцу батареи делаем на стойке ключа мелом круговую отметку. Затем его вставляем в батарею до уровня отметки.

Прежде чем начать вращать ключ, требуется определить направление вращения. Резьба на батарее может быть правая или левая. При вращении ниппеля в одну сторону секции стягиваются между собой, а при вращении в обратную расходятся.

Чтобы определить это направление со стороны, куда вставляется ключ, вворачиваем свободную футорку и по ней определяем направление резьбы.

Если вы определили, что резьба правая (пробка вворачивается по часовой стрелке), значит, чтобы раскрутить батарею ключ требуется вращать против часовой стрелки. А если резьба левая, то в противоположную сторону.

Теперь можно раскрутить радиатор, для чего требуется отвернуть секцию. Вначале необходимо сделав примерно пол оборота «сорвать» резьбу с места одного ниппеля, а затем другого, параллельного первому.

Затем начинаем раскручивать чугунную батарею, соблюдая ширину между секциями примерно 5 мм. Ключ попеременно переставляем с одного ниппеля в другой.

Разводить секции шире указанного размера не рекомендуется, так как это может привести к их перекосу и заклиниванию резьбы. При раскручивании батарей в качестве усилителя можно использовать кусок дюймовой трубы.

Аналогично разбираются на секции и другие типы современных радиаторы. Заглушки и футорки на них имеют обозначения указывающие направление резьбы (D-правая, S-левая).

Вернуться к оглавлению

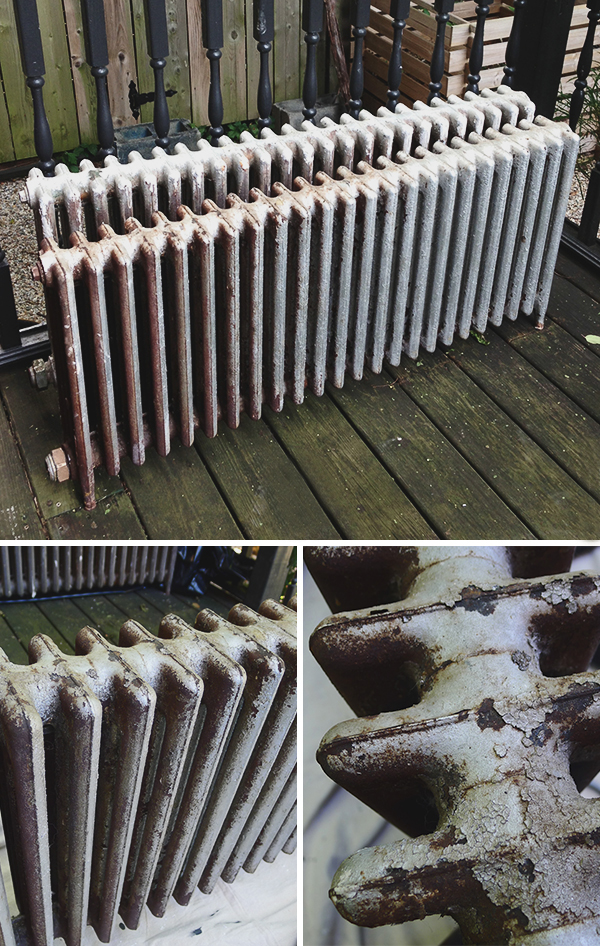

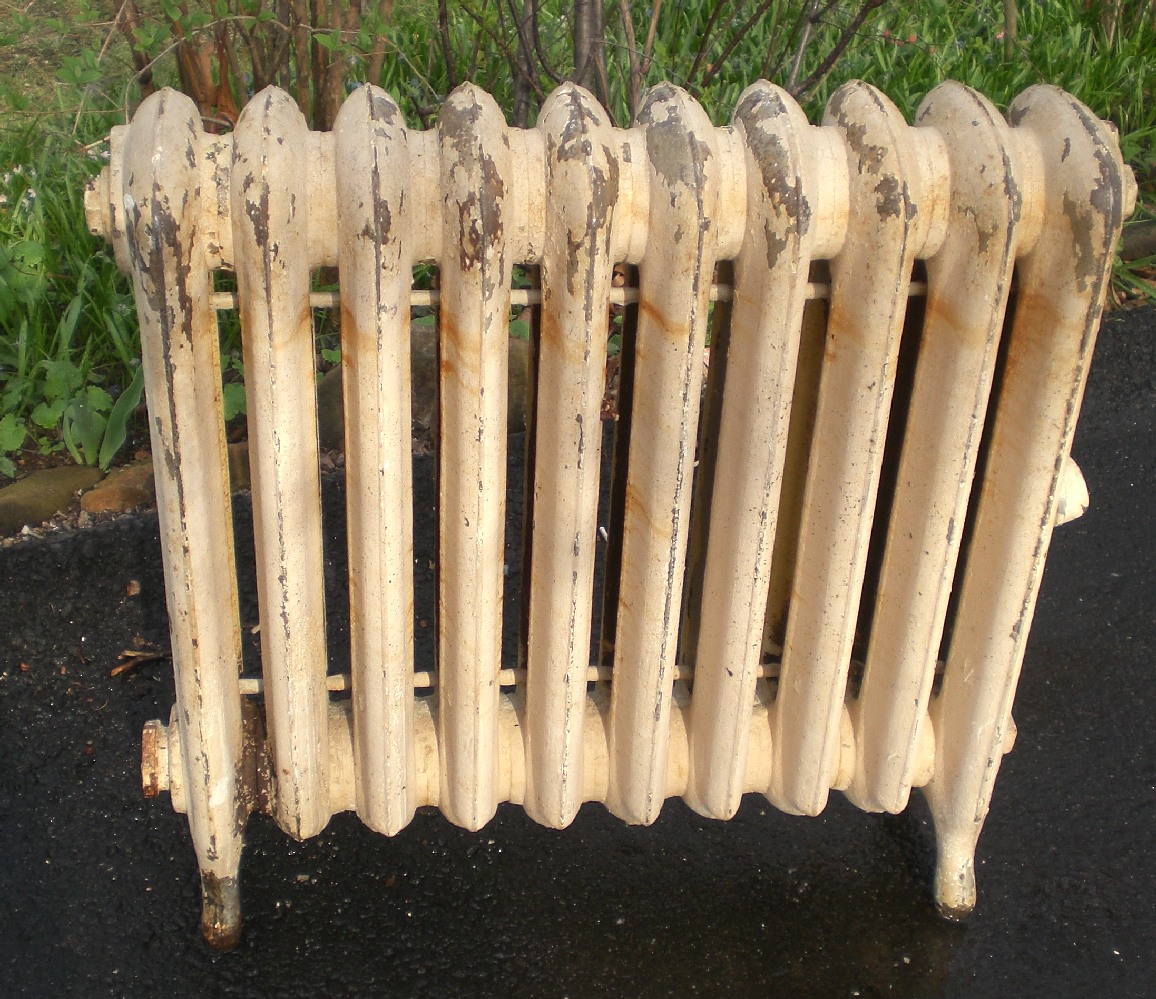

Разборка старых батарей

Ключ потребуется для сборки и разборки чугунной батареи.

Чтобы выполнить разборку старых чугунных батарей, так как резьба в них прикипает, их необходимо в месте расположения ниппеля разогревать автогеном или паяльной лампой. Разогрев делается круговыми движениями в месте нахождения ниппеля, последовательно прогревая параллельные стыки батареи.

После разогрева стыков, пока они горячие, внутрь вставляется радиаторный ключ и делается примерно пол оборота, затем ключ быстро переставляется в другой ниппель.

Таким же образом выворачиваются из чугунных батарей прикипевшие пробки и футорки.

Иногда невозможно вывернуть ниппель, из-за того, что его выступы под ключ полностью съела коррозия. В таком случае секции в местах стыков разрезаются ножовкой по металлу или болгаркой. Затем из секций выворачиваются методом разогрева разрезанные ниппеля. После чего щеткой по металлу зачищается резьба.

Если старый радиатор отопления невозможно раскрутить вышеперечисленными способами, то остается одно — при помощи кувалды разбить часть секций. Для этого батарею кладут горизонтально на пол, и по средней части секций наносят удары кувалдой до тех пор, пока не отколется сквозной кусок секции. Затем батарею переворачивают на другую сторону и разбивают другую половину секции.

После чего чугунный радиатор устанавливают в вертикальное положение и наносят удары по оставшимся кускам секций, затем их раскручивают. Однако при выполнении этой операции радиатор отопления теряет герметичность на других стыках. И можно потерять половину батареи.

Демонтаж и разборка чугунных радиаторов достаточно нелегкий процесс, но иногда он необходим, поэтому весьма полезно знать, как правильно выполняется эта операция.

Как разобрать чугунную батарею отопления своими руками

Рано или поздно может получиться итак, что даже чугунная батарея потребует полной замены или понадобится ее просто почистить. В обоих вариантах батарею придется разобрать. Как разобрать чугунную батарею отопления своими руками достаточно быстро и максимально профессионально? Дело в том, что такие радиаторы являются самым оптимальным вариантом для использования в многоквартирных домах. Эти элементы отопления способны выдержать все перипетии несовершенной системы отопления. Иногда со временем даже чугун приходится менять, потому что он дал течь или просто не вписывается в новый ремонт квартиры.

Хотя даже сегодня чугунные батареи все также актуальны. Многие пользователи не хотят менять столь хорошие источники тепла на новые, но такие недолговечные, по сравнению с чугуном, источники тепла. Поэтому большинство старается привести свои батареи в порядок, просто перекрасив их. Некоторые используют декоративные экраны для чугунных батарей. Очень удобно и вид, как у новых радиаторов и в дизайне никаких проблем нет. (См. также: Монтаж радиаторов отопления своими руками )

Любую замену батарей можно выполнять только в летний период, тогда, когда отопительный сезон еще не начался или наоборот только закончился. Но иногда обстоятельства складываются таким образом, что менять и разбирать батарею приходится и зимой. Например, в случае, если батарея дала течь, что делать? Ждать лета или того, что в один не прекрасный день радиатор прорвет, и соседи снизу будут затоплены?

Можно попробовать воспользоваться услугами сантехников, но можно справиться с ситуацией и самостоятельно. Для того чтобы разобрать чугунную батарею нужны специальные инструменты и кое-какие знания, о которых мы и расскажем.

Подготовительные работы

Прежде чем приступить к замене или ремонту чугунного радиатора необходимо позаботиться не только о наличии всех инструментов, но и о запасных деталях, которые могут понадобиться. (См. также: Схема установки радиаторов отопления своими руками )

Если вы решили полностью заменить чугунный радиатор на аналогичную, только современную модель, во время подготовительных работ будет целесообразно установить и кронштейны, на которых будет впоследствии держаться батарея.

Перед заменой или ремонтом воду необходимо перекрыть и слить. Для демонтажа потребуется следующий инструмент.

Разборка чугунной батареи

Разобрать чугунную батарею своими руками на первый взгляд достаточно просто, но это не так. Итак, для начала потребуется нагреть на батарее пробки, для этого использую паяльную лампу. После того, как пробки нагрелись, их можно будет открутить гораздо легче, чем без нагрева. (См. также: Чугунные радиаторы отопления )

С помощью болгарки батарею разрезают предельно аккуратно между секциями. После распила секции радиатора рассоединяют. В чугунных батареях есть ниппель, который требуется осторожно выбить из батареи, воспользовавшись зубилом. Это требуется в случае, если вы решили прочистить радиатор или заменить отдельную секцию. При полной замене радиатора ничего зачищать естественно не надо. Достаточно распилить болгаркой и вынести.

Ниппель нужно доставать так, чтобы не повредилась резьба. Она впоследствии тщательно очищается от ржавчины. Далее выполняют группировку и сбор отдельных секций. Для того чтобы батарея обладала хорошей герметичностью между секциями нужно установить прокладки и промазать все стыки силиконом. Немного позже, когда все просохнет, батарею можно аккуратно промыть, используя шланг.

Установка новой чугунной батареи

Выполнять установку более сложно, чем демонтировать батарею. Выполнить данные работы самостоятельно вполне реально. Главное придерживаться правил и следовать определенным требованиям. Во время установки батареи обязательно следите за тем, чтобы ее положение было строго вертикальным. Проверьте отвесом или уровнем. В противном случае есть шанс снова заниматься демонтажем и такой проблемой, как закрепить чугунную батарею. (См. также: Какие панельные радиаторы отопления лучше )

Если в комнате вам предстоит установить несколько чугунных батарей, имейте в виду, что все они должны находиться только на одном уровне. Именно поэтому перед тем как крепить кронштейны, которые будут держать столь тяжелую конструкцию лучше произвести разметку для будущих отверстий. Делается это с помощью специального шаблона.

В качестве материала для шаблона можно использовать тонкую фанеру, по размеру чуть больше самой батареи. На образце, в том месте, где будут находиться кронштейны нужно просверлить отверстия. Расчет нужного количества кронштейнов можно выполнить согласно простой формуле 1 кронштейн на 1 м2 нагревательной поверхности. При установке шаблона для высверливания отверстий его требуется устанавливать с помощью отвеса.

На месте меток высверливают отверстия, используя дрель или перфоратор. Диаметр отверстий должен быть таким, чтобы кронштейны смогли зайти внутрь стены не меньше чем на 12 см. После того, как кронштейны вставлены в стену, их требуется закрепить с помощью обычного цементного раствора. Вешать на кронштейны чугунную батарею можно только после окончательного высыхания раствора. (См. также: Монтаж батарей отопления своими руками )

Такие требования по закреплению кронштейнов должны выполняться обязательно. Ведь вес ребра чугунной батареи составляет около 7 килограмм, и это еще без воды. Представьте себе вес целой конструкции, наполненной водой.

А последним шагом остается только подсоединить радиатор к общей отопительной системе. Перед этим открывают заглушки. Все стыки в местах соединений обязательно следует проложить паклей или фум лентой, чтобы исключить протечки. Для того чтобы батарея заполнилась водой открывают специальный кран.

Как рассчитать количество секций

Для того чтобы правильно рассчитать необходимое число секций в батарее необходимо знать, что тепловой показатель в таких радиаторах варьируется от 80 до 160 Вт. несколько лет назад расчет мощности производился по принципу — одна секция на 2 квадратных метра. Теперь расчеты более сложны. Но это дает возможность не переплачивать лишние деньги и получить оптимальный тепловой результат.

Для того чтобы правильно рассчитать мощность потребуется коэффициент, который составляет 41 Вт для блочных домов и 34 Вт для многоэтажек из кирпича, а вот для современных новостроек в которых в качестве утеплителей применяют только современные материалы этот коэффициент равен всего лишь 20 Вт.

Важный момент, все данные коэффициента предусмотрены только для помещений, в которых имеются установленные стеклопакеты. Если у вас в квартире деревянные окна, то к значению нужно прибавить 15%.

Мощность устройства будет равна умноженному на коэффициент объему помещения. Для того чтобы узнать количество секций нужно просто разделить полученный результат на тепловую мощность одной секции.

Разумеется, секции лучше покупать с запасом. К примеру, у вас вышло 20 секций, лучше купите 21. Мощность чугунной батареи отопления высчитывается аналогичным способом.

Хочется добавить, что на сегодняшний день чугунные радиаторы по-прежнему очень актуальны. На рынке представлено множество видов самых разнообразных производителей. Неплохо зарекомендовали себя батареи чугунные чешские. Есть достаточно оригинально оформленные модели.

Если выбирать среди отечественных производителей, то можно отметить Луганские чугунные батареи. Неплохо зарекомендовали себя на потребительском рынке, а также получили много положительных отзывов.

Если вы решаете поменять свои старые чугунные батареи на новые легкие радиаторы, хорошенько подумайте. Не получится ли так, что зимой вам станет несколько прохладно в помещении. Если основная причина для смены элементов отопления это внешний вид батарей, то может просто стоит их обновить.

Возможно, нужно просто удалить старую краску, тщательно зашкурить поверхность радиаторов, аккуратно покрасить, избегая потеков и пожалуйста, новая батарея готова. За исключением своего большого веса, чугунные батареи стоят на первом месте по всем показателям.

Полезные советы

Интересный факт. Многие не хотят использовать чугунные радиаторы исключительно из-за их внешнего вида. Но в последнее время широкое распространение получили именно батареи отопления чугунные ретро. Именно те модели, от которых так старательно уходили. Поклонники стиля ретро зачастую специально заказывают такие модели в магазинах. Поклонникам же более современного дизайна можно предложить отдекорировать чугунные радиаторы специальными экранами.

Потерь тепла от экранов не происходит, а вот батареи выглядят как-то по-особому просто, но стильно. Тем же, кто не хочет менять свои батареи можно просто привести их в первоначальный красивый вид. Батареи можно перекрасить, используя современные материалы или самостоятельно придать им довольно необычный вид. Выбирая материалы, обязательно подбирайте те, которые смогут выдержать высокую температуру более 80 градусов. Желательно проконсультироваться насчет покрасочных материалов и у продавцов. Есть некоторые краски, которые при взаимодействии с горячими поверхностями могут изменить цвет. В таком случае, покрасив аккуратно батарею в белоснежный цвет, можно увидеть совсем не кристально белый вариант в период отопления.

Кстати, есть фирмы, в которых можно заказать радиаторы, оформленные под дизайн вашей комнаты. Такая услуга пока всего лишь новшество на рынке. Но она начинает набирать обороты. Как показывает практика, большинство пользователей чугунными радиаторами, все же предпочитает их модернизировать, нежели менять.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на dom@otopimdom.ru

Как разобрать чугунную батарею

Котел работает на полную мощность, но в доме держится низкая температура? Возможно, проблема с радиаторами, которые не могут справиться с нагрузкой. Добиться повышения КПД отопительной системы можно, если понять, как разобрать чугунную батарею, перенести ее или нарастить к имеющейся дополнительные секции. Процесс наращивания теплообменника, в котором ниппель для чугунного радиатора является связующим звеном, достаточно прост, но вместе с тем он требует выполнения ряда требований.

1. Наращивание радиаторов
2. Подготовка к сборке
3. Процесс наращивания
4. Установка дополнительных кранов и покраска радиатора

Наращивание радиаторов

Перед тем, как нарастить радиатор отопления, необходимо помнить, что проводить работы подобного плана можно только по завершению отопительного сезона. Поскольку, чтобы добавить новые чугунные батареи, равно как и секции из любого другого материала, возникает необходимость в демонтаже и разборке всего теплового прибора. И если проводить такие мероприятия в отопительный сезон, то всю систему нужно будет перекрывать. А когда вы проживаете в квартире многоэтажного дома, вряд соседи будут в восторге от перспективы остаться на неопределенный срок без отопления.

Безусловно, зимой можно переносить теплообменники отопления и наращивать их при условии, что ваш контур оснащен байпасными кранами, посредством которых отсоединение радиаторов осуществляется «безболезненно» для централизованной тепловой магистрали.

В том случае, если ваши батареи не имеют байпасов, то, как бы вы не хотели, процесс наращивания или переноса обогревательного прибора придется отложить до весны. Впрочем, это не мешает нам сейчас рассмотреть, как разобрать и нарастить чугунную батарею отопления, равно как и биметаллическую. Для этого нужно запастись следующим инструментарием:

• специальный ключ для сборки и разборки теплообменников (за неимением такового сгодится разводной подходящего размера);
• ниппель для радиатора – тут нужно подбирать такие переходники, которые подходят строго под материал и конфигурацию теплового элемента;
• паронитовые прокладки, которые размещаются между секциями;
• боковые заглушки с комплектом прокладок;
• кран для слива воды или спуска воздушных масс из системы – по желанию.

Перед тем, как разобрать чугунную батарею (видео вы можете найти в нашей публикации), не забываем о том, что нужно перекрыть поступление в систему теплоносителя.

В том случае, когда радиаторы уже были в пользовании, то между ее конструктивными элементами нередко наблюдается скопление ржавчины или грязи, которые будут мешать полноценному наращиванию батарей.

Так, чтобы прокладка полностью облегала обод теплового элемента, от всех этих наростов необходимо избавиться. Сделать это можно с помощью наждачной бумаги или металлической щетки.

ВИДЕО: Как разобрать радиатор отопления

Подготовка к сборке

Квалифицированные специалисты рекомендуют осуществить тщательную промывку каждой секции обогревательного прибора. Это позволит избавиться от накопившейся грязи в ней.

Прочистка теплооменников осуществляется в домашних условиях. Чтобы не повредить покрытие ванны, ее дно устилается плотной ветошью, а сливное отверстие накрывается сетчатым приспособлением, что позволяет исключить вероятность попадания объемных комков грязи в канализационную систему и, как следствия, засорения.

Чугунные батареи полностью разбираются, все крышки скручиваются, после чего в открытые отверстия заливается кипяток. Затем обогревательный прибор нужно хорошенечко встряхнуть и слить воду с остатками грязи. Дальше заливаем воду, но только в этот раз в нее добавляем чистящее средство, в качестве которого может быть щелок, кисломолочная сыворотка или уксус. В этот раз мы не сливаем воду, а закрываем секции заглушками и оставляем «откисать» как минимум на один час. По происшествию указанного времени радиатор хорошо встряхиваем, можно даже постучать по нему резиновым молотком, чтоб удалить остатки ржавчины и налета. После можно слить раствор вместе с мусором.

Промывать тепловой элемент нужно до тех пор, пока вода, сливаемая из него, не будет практически чистой. Кроме этого, необходима тщательная промывка батарей после чистящих средств, остатки которых могут спровоцировать дальнейшее развитие ржавчины.

Нередко в качестве чистящего средства используют жидкости для промывки теплообменников транспортных средств или составы для очистки труб канализации.

Процесс наращивания

Приступаем к ввинчиванию ниппеля слева. Сперва рекомендуется слегка накрутить его, приблизительно на один оборот. По такому же принципу накручиваем ниппельный переходной элемент с правой стороны секции.

При увеличении теплоблока необходимо следить за тем, чтобы уплотнительная прокладка располагалась исключительно посередине ниппеля, а секция батареи при этом должна плотно прилегать к нему.

Дальше посредством специального ключа продолжаем ввинчивать ниппель в секцию обогревательного прибора. Как правило, достаточно трех-четырех оборотов, чтобы ниппельный переходник обеспечивал надежное наращивание отопительных приборов. Так, по очереди секция затягивается до тех пор, пока она не будет плотно прилегать к своей «соседке».

Следующий этап – установка специальной боковой заглушки. Также важно помнить о том, что такие пробки должны обязательно комплектоваться паронитовыми уплотнительными прокладками. Заглушка навинчивается с помощью трубного ключа.

Установка дополнительных кранов и покраска радиатора

Итак, после того, как батарея была полностью собрана и дополнена новыми секциями, можно приступать к установке кранов. Напомним, подобные конструктивные элементы не есть обязательными, они монтируются по желанию домовладельцев. Так, вместо заглушки можно вкрутить, к примеру, кран Маевского, посредством которого будет осуществляться спуск накопившихся воздушных масс в обогревательной системе и, при необходимости, теплоносителя.

Кроме этого, стоит отметить, что снижение КПД радиаторов может быть связано с толщиной декоративного покрытия, которое наносится на батарею. Действительно, после трех-четырех слоев краски обогревательный прибор начинает работать чуть хуже. Поэтому если вы хотите обновить цвет радиатора, то лучше всего перед этим снять слой старой краски.

Кроме этого, для покраски крайне нежелательно брать обычную эмаль, поскольку со временем она желтеет, что требует ее обновления. Как правило, для окрашивания радиаторов используются составы, которые характеризуются устойчивостью к высоким температурам.

Еще одно условие создания эффективно работающего теплообменника – это подбор качественных расходных материалов. К сожалению, сегодня на рынке подобного сегмента представлено огромное количество соединительных ниппелей, заглушек, не говоря уже об уплотнительных прокладках. Недобросовестные продавцы, чтобы заработать как можно больше прибыли, могут продать вам некачественные комплектующие по цене фирменных. Поэтому постарайтесь отдавать свое предпочтение проверенным материалам известных марок или хотя бы попросите совета у знающих людей.

Посмотрев видео, как разобрать чугунную батарею отопления, вы сможете убедиться в том, что этот процесс не вызовет трудностей в его реализации. Самое важное – это осторожность и тщательное выполнение всех рекомендаций к работам подобного плана!

ВИДЕО: Как собирать радиаторы отопления
